Понимание плунжерного насоса Triplex: промышленная электростанция
В мире перекачивания жидкостей под высоким давлением трехплунжерный насос является краеугольным камнем инженерной надежности. В отличие от стандартных центробежных насосов, которые перемещают жидкости за счет скорости, эти машины объемного типа используют механическое действие трех поршней, совершающих возвратно-поступательное движение, для создания постоянного потока под высоким давлением. Термин «триплекс» относится конкретно к трехцилиндровой конфигурации, которая является выбором конструкции, основанным на необходимости механического баланса и снижения пульсаций давления. Эти насосы необходимы в средах, где жидкость должна перемещаться, преодолевая значительное сопротивление, например, при закачке в глубокие скважины, очистке под высоким давлением и гидроразрыве пласта.

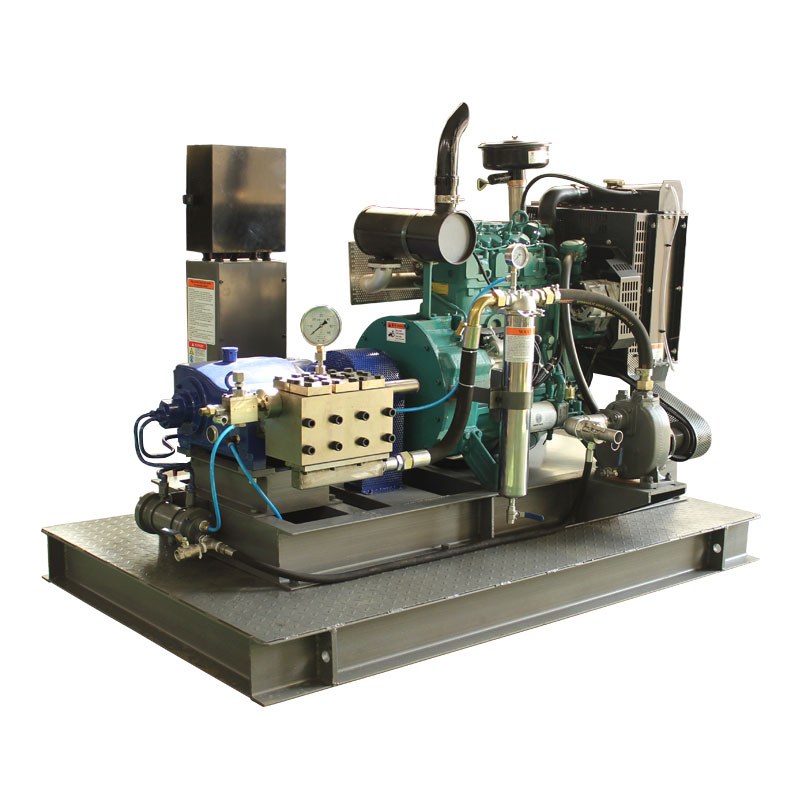

Спрос на эти системы часто требует независимых источников энергии, что приводит к развитию Дизельный триплексный плунжерный насос . Сочетая надежные механические преимущества тройной головки с высоким крутящим моментом и портативностью дизельного двигателя, отрасли промышленности могут работать в отдаленных местах, где отсутствует электрическая инфраструктура. Это подробное исследование охватывает нюансы их внутренней механики, физики вытеснения жидкости и эксплуатационных стандартов, необходимых для поддержания этих высокопроизводительных агрегатов в течение длительного срока службы.
Чтобы по-настоящему оценить конструкцию триплекса, необходимо взглянуть на эволюцию технологии насосов. Одинарные или сдвоенные насосы часто страдают от значительного эффекта «гидравлического удара» и неравномерной скорости потока. За счет введения третьего плунжера время хода нагнетания перекрывается, что обеспечивает более плавный выход. Эта стабильность критически важен для защиты трубопроводов, расположенных ниже по потоку и обеспечение долговечности внутренних уплотнений и клапанов насоса.
Основные компоненты плунжерного насоса Triplex
Трехплунжерный насос разделен на две основные части: силовую часть и жидкостную часть. Каждая секция играет жизненно важную роль в преобразовании энергии вращения в линейное гидравлическое давление.
Силовой конец
Приводной конец представляет собой механическое сердце, которое приводит в движение возвратно-поступательное движение. Обычно он состоит из коленчатого вала, шатунов и крейцкопфов. Коленчатый вал преобразует круговое движение двигателя или двигателя в возвратно-поступательное движение. Поскольку коленчатый вал имеет три хода, смещенных на 120 градусов, три плунжера работают в шахматном порядке. Это смещение является секретом профиль непрерывного потока связанных с триплексными системами.
Жидкий конец
Жидкостная часть – это то место, где происходит фактическая перекачка. Он содержит коллектор насоса, плунжеры и узлы клапанов. Плунжеры, часто изготовленные из высокопрочной керамики или нержавеющей стали со специальным покрытием, скользят внутрь и наружу камеры с жидкостью. В отличие от поршневого насоса, в котором уплотнение движется вместе с поршнем, в плунжерном насосе используются стационарные уплотнения высокого давления, через которые скользит плунжер. Такая конструкция позволяет значительно более высокое рабочее давление , часто превышающая несколько тысяч фунтов на квадратный дюйм.
- Всасывающие клапаны: Они пропускают жидкость в камеру во время хода отвода.
- Выпускные клапаны: Они открываются во время прямого хода и выталкивают жидкость в систему.
- Плунжерная упаковка: Важнейшее уплотнение, предотвращающее утечку жидкости обратно в приводную часть.
- Коллектор: Внутренние трубопроводы, распределяющие жидкость по каждому из трех цилиндров.
Механический рабочий процесс: как он работает
Работа трехплунжерного насоса соответствует строгому четырехступенчатому циклу для каждого из трех цилиндров. Поскольку эти циклы расположены в шахматном порядке, насос обеспечивает почти постоянный поток жидкости под давлением.
- Ход всасывания: При вращении коленчатого вала шатун тянет плунжер назад. Это создает вакуум внутри цилиндра. Атмосферное давление (или давление питания) заставляет всасывающий клапан открыться, заполняя камеру жидкостью.
- Переход: Как только плунжер достигает максимального заднего положения, всасывающий клапан закрывается из-за напряжения пружины и начального изменения давления.
- Ход разряда: Коленчатый вал продолжает вращение, толкая плунжер вперед в камеру, заполненную жидкостью. Поскольку жидкость практически несжимаема, давление быстро возрастает.
- Выброс: Когда внутреннее давление превышает давление в нагнетательной линии, нагнетательный клапан принудительно открывается. Плунжер выталкивает жидкость из коллектора в линию нанесения.
В дизельном плунжерном насосе Triplex этот цикл может происходить сотни раз в минуту. Скорость дизельного двигателя часто контролируется с помощью коробки передач или ременной передачи в соответствии с конкретными требованиями к расходу для выполнения задачи. объемный КПД Количество этих насосов чрезвычайно велико, часто превышая 90 процентов, а это означает, что почти вся жидкость, поступающая в камеру, успешно сбрасывается под давлением.
Технические характеристики и показатели производительности
Выбор правильного насоса требует понимания того, как механическая нагрузка преобразуется в гидравлическую мощность. В следующей таблице показано типичное соотношение производительности в триплексных системах промышленного уровня.
| Параметр | Метрические единицы | Операционное воздействие |
| Скорость потока | Литры в минуту (LPM) | Определяет скорость выполнения операции. |
| Максимальное давление | Бар / фунт на квадратный дюйм | Определяет силу, доступную для выполнения задачи. |
| Входная скорость | об/мин | Влияет на скорость износа уплотнений и клапанов. |
| Диаметр плунжера | Миллиметры (мм) | Больший диаметр увеличивает поток, но требует большего крутящего момента. |
Инженеры должны сбалансировать эти факторы. Например, увеличение диаметра плунжера обеспечит больший объем, но дизельный двигатель должен быть способен обеспечить необходимый крутящий момент чтобы преодолеть сопротивление на этой большей площади поверхности. Вот почему предпочтение отдается дизельным двигателям; их кривые крутящего момента идеально подходят для тяжелых, пульсирующих нагрузок тройного насоса.
Преимущество дизельного привода в триплексных системах
В то время как электродвигатели широко распространены в стационарных заводских установках, трехцилиндровый насос с дизельным приводом является стандартом для мобильных и тяжелых условий эксплуатации. Такое предпочтение имеет несколько технических причин.
Портативность и автономность
На нефтяных месторождениях, горнодобывающих объектах или крупных строительных объектах доступ к высоковольтной электросети часто ограничен. Дизельный двигатель представляет собой автономный источник энергии, который может работать часами на одном баке топлива. Такая автономность жизненно важна для подразделений реагирования на чрезвычайные ситуации, таких как системы пожаротушения высокого давления или мобильные гидродемонтажные установки.
Управление переменной скоростью
Дизельные двигатели обеспечивают превосходное регулирование скорости с помощью дроссельной заслонки. Поскольку производительность объемного насоса прямо пропорциональна его частоте вращения, оператор может точно настроить производительность насоса просто регулируя частоту вращения двигателя. Это устраняет необходимость в дорогостоящих преобразователях частоты (ЧРП), необходимых для электродвигателей в полевых условиях.
Долговечность в суровых условиях
Промышленные дизельные двигатели рассчитаны на защиту от пыли, влаги и экстремальных температурных колебаний. В сочетании с тройным насосом с прочным чугунным картером и жидкостной частью из нержавеющей стали машина способна работать круглосуточно и без выходных в самых суровых климатических условиях на Земле.
Протоколы технического обслуживания для долговечности
Долговечность системы высокого давления полностью зависит от строгости графика ее технического обслуживания. Поскольку плунжеры и уплотнения подвергаются постоянному трению и циклам высокого давления, они считаются «предметами износа».
- Смазка: Приводная часть требует высококачественного трансмиссионного масла. Мониторинг металлической стружки в масле может обеспечить раннее предупреждение о выходе из строя подшипника.
- Проверка уплотнений: Уплотнения плунжеров следует проверить на предмет утечек. Небольшая капля часто предназначена для охлаждения, но чрезмерная утечка указывает на необходимость замены.
- Седло клапана: Со временем клапаны и седла могут стать изъеденными или «размытыми». Регулярный осмотр гарантирует сохранение объемной эффективности насоса.
- Фильтрация: Жидкость, поступающая в насос, не должна содержать крупных частиц. Абразивные твердые частицы могут повредить плунжеры и вывести из строя уплотнения высокого давления за считанные часы.
Внедряя стратегию упреждающего технического обслуживания, операторы могут добиться тысячи часов работы до того, как потребуется капитальный ремонт. Это особенно важно для дизельных агрегатов, простой которых может привести к значительным финансовым потерям при полевых работах.
Общие промышленные применения
Универсальность конструкции триплекса позволяет использовать ее в самых разных отраслях промышленности. Его способность работать с различными жидкостями — от воды и масла до химикатов и суспензий — делает его незаменимым инструментом.
Нефтяная и газовая промышленность
В добывающем секторе триплексные насосы используются для стимуляции скважин, закачки цемента и отвода пластовой воды. Возможности высокого давления позволяют операторам преодолевать естественное давление глубоких подземных резервуаров.

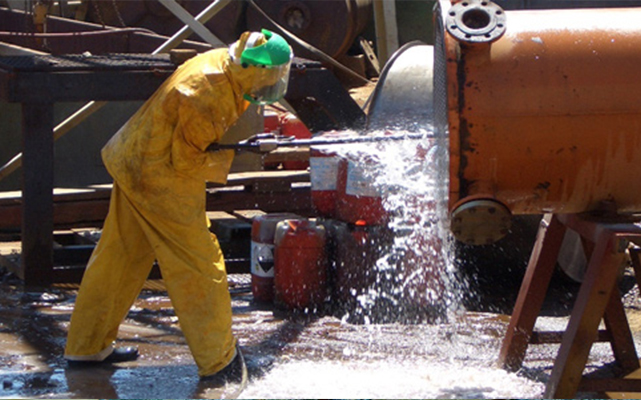

Промышленная очистка и гидродемонтаж

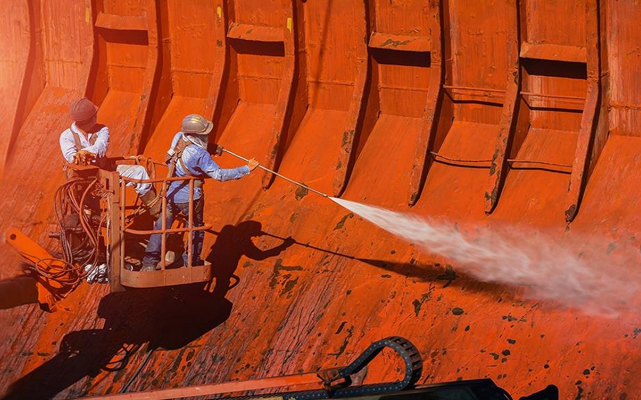

Водоструйная очистка под давлением, превышающим 1000 бар, может пробить бетон или снять краску с корпусов кораблей. Стабильный поток тройного насоса гарантирует, что режущий инструмент остается эффективным без помпажных колебаний, которые могут возникнуть при использовании насоса меньшей конструкции.
Сельскохозяйственная ирригация и внесение химикатов
В крупномасштабном сельском хозяйстве эти насосы могут перекачивать воду на огромные расстояния или с предельной точностью впрыскивать удобрения в ирригационные линии. Надежность дизельного варианта делает его идеальным для использования на отдаленных полях.
Технические проблемы и решения
Ни одна механическая система не обходится без проблем. Для триплексных насосов основными проблемами являются контроль кавитации и пульсации.
Кавитация происходит, когда давление всасывания слишком низкое, в результате чего образуются пузырьки пара, которые затем резко разрушаются на компонентах насоса. Этого можно избежать, обеспечив правильный положительный напор на всасывании (NPSH) и используя подкачивающие насосы, если расходный бак расположен далеко от основного блока.
Пульсация является неотъемлемой характеристикой поршневых насосов. Хотя три цилиндра значительно снижают этот показатель по сравнению с одним или двумя, некоторая вибрация сохраняется. Чтобы решить эту проблему, инженеры устанавливают демпферы пульсаций — газонаполненные сосуды, которые поглощают скачки давления и обеспечивают еще более плавный поток к расположенному ниже по потоку оборудованию.
Часто задаваемые вопросы (FAQ)
Вопрос 1: Почему используются три плунжера вместо двух или четырех?
A1: Три плунжера обеспечивают наилучший баланс между механической простотой и плавностью потока. Смещение на 120 градусов гарантирует, что хотя бы один плунжер всегда находится в фазе нагнетания, сводя к минимуму «мертвые зоны» давления, возникающие в сдвоенных насосах.
В2: В чем разница между поршневым насосом и плунжерным насосом?
A2: В поршневом насосе уплотнение прикреплено к движущемуся поршню и трется о стенку цилиндра. В плунжерном насосе уплотнение (набивка) неподвижно находится в головке насоса, а гладкий плунжер скользит через него. Плунжерные насосы обычно предпочтительнее для более высокого давления.
В3: Как узнать, что упаковку необходимо заменить?
A3: Увеличение утечки воды из дренажных отверстий или заметное падение давления нагнетания обычно указывает на износ набивки. Регулярный мониторинг частоты «плача» является лучшим диагностическим инструментом.
Вопрос 4: Может ли насос Triplex работать всухую?
О4: Нет. Эксплуатация плунжерного насоса без жидкости приведет к перегреву уплотнений и почти мгновенному выходу из строя из-за отсутствия смазки и охлаждения, обеспечиваемых перекачиваемой средой.
Вопрос 5: Каковы преимущества дизельного двигателя перед электродвигателем для этих насосов?
A5: Дизельные двигатели обеспечивают полную мобильность, высокий крутящий момент на низких скоростях и возможность легко изменять расход насоса посредством регулировки оборотов двигателя без необходимости использования сложных электрических контроллеров.
