Главная > Каталоги > Насос высокого давления > WHY30000 плунжерный водяной насос высокого давления
Насосы высокого давления WHY30000 рассчитаны на длительную максимальную нагрузку, указанную в параметрах производительности. Просто сравните скорость коленчатого вала, среднюю скорость плунжера, диаметр плунжера и номинальную мощность.
Насос высокого давления
Вес: около 880 кг

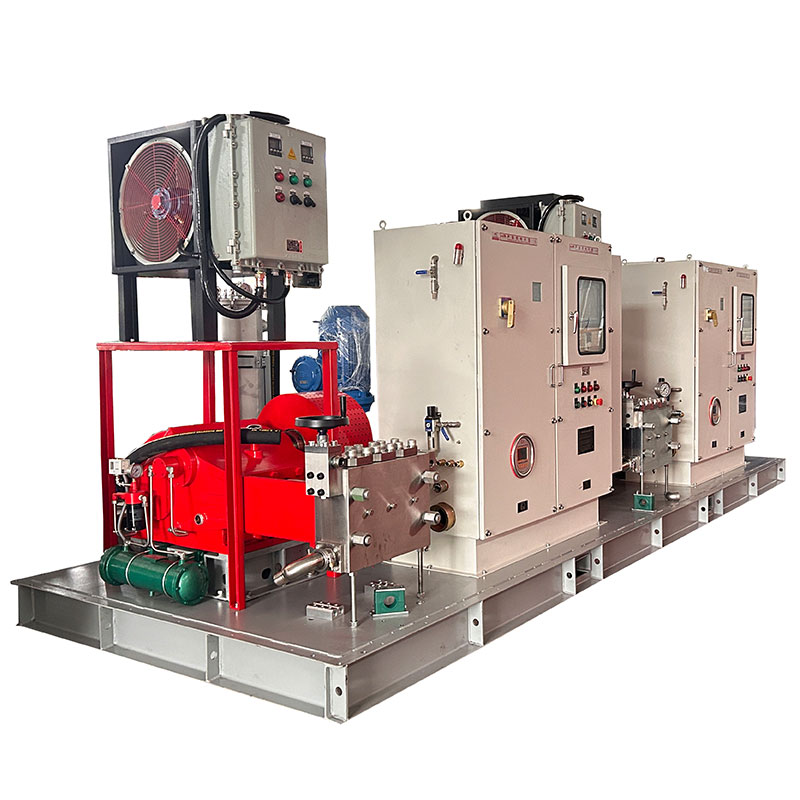

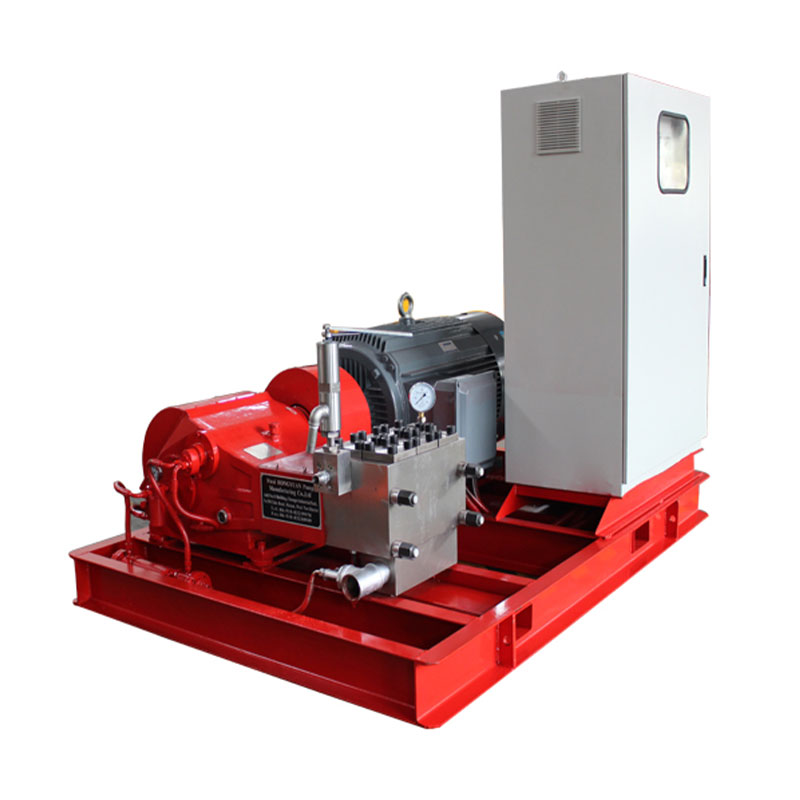

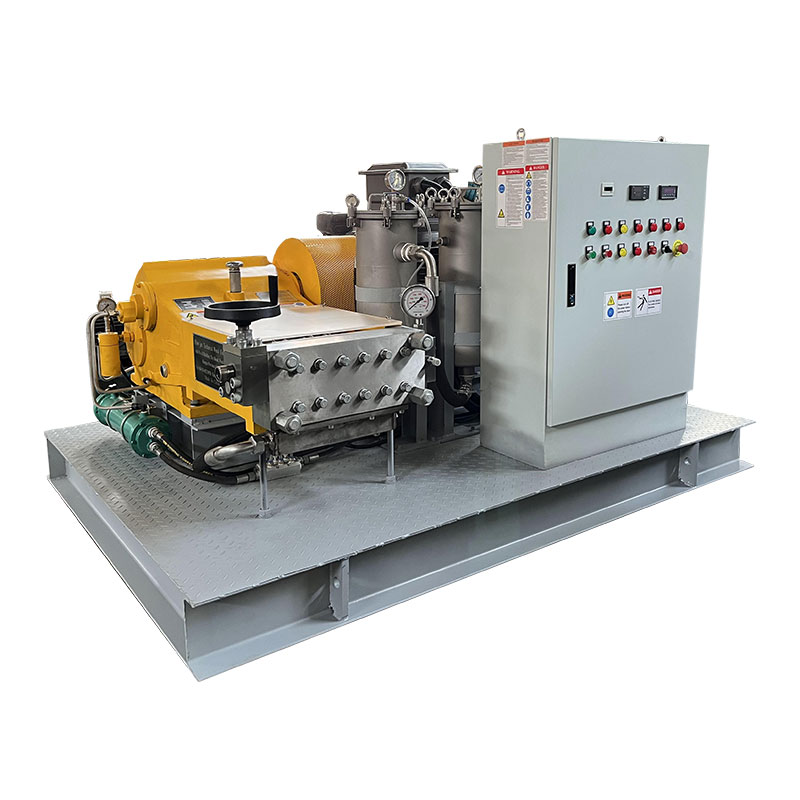

Стационарный агрегат с электродвигателем
Длина: 2200 мм
Ширина: 1600 мм
Высота: 1600 мм
Вес: 1800 кг

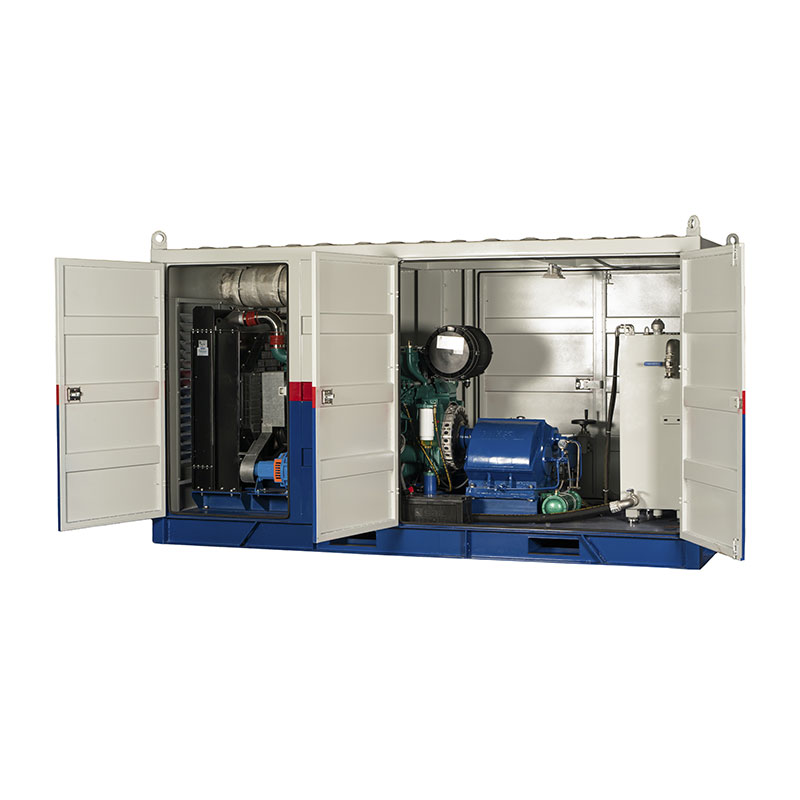

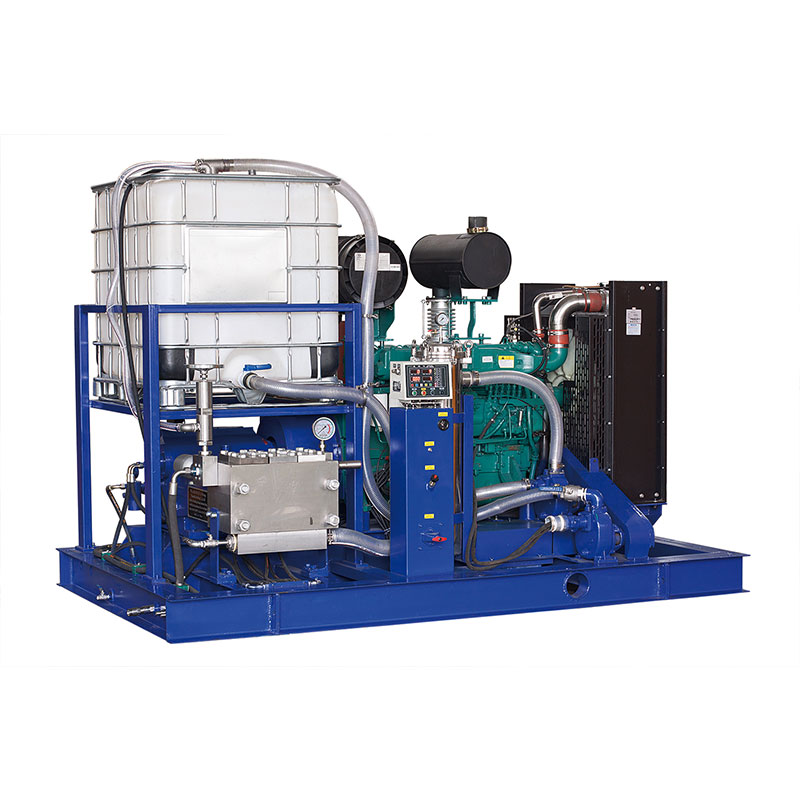

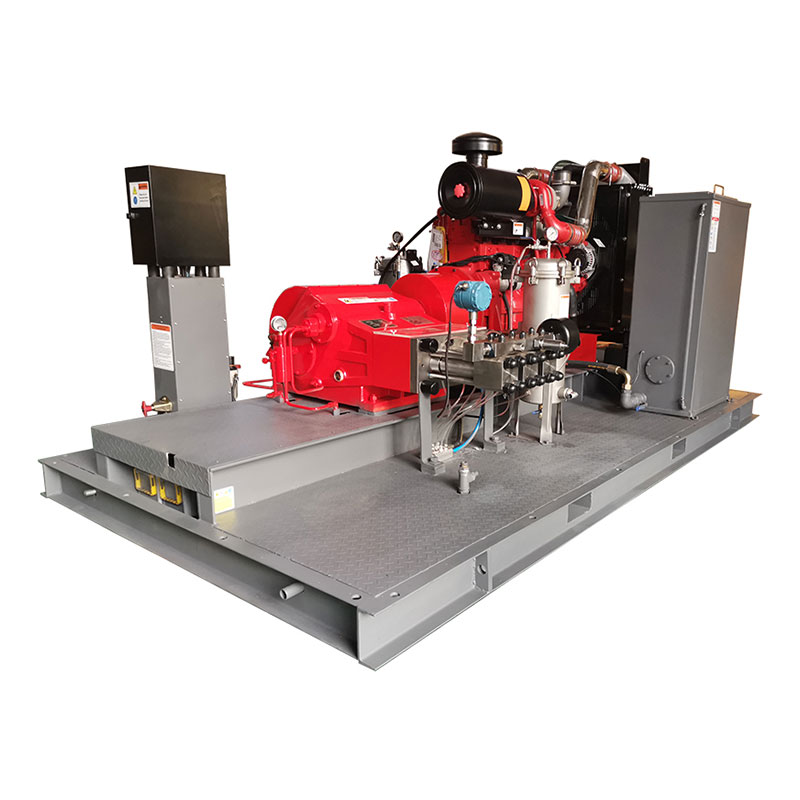

Стационарная установка с дизельным двигателем
Длина: 3500 мм
Ширина: 2000 мм
Высота: 2000 мм
Вес: 2200 кг
Особенности
Номинальная мощность до 300 кВт
Горизонтальная трехцилиндровая конструкция
Широкий выбор дополнительных вспомогательных средств
Качество и надежность
Головка насоса из нержавеющей стали не подвергается переменному напряжению.
Пружинное предварительно нагруженное уплотнение высокого давления продлевает срок службы.
Твердый керамический поршень для обеспечения высокой прочности и стабильной работы.
Встроенная система смазочного масла и охлаждения поршня для увеличения срока службы.
Встроенный двухступенчатый редуктор для повышения эффективности баланса трансмиссии.
Специальная конструкция магнитного фильтра картера
Система принудительной смазки картера
Встроенная конструкция впускного клапана шарового типа значительно повышает эффективность гидромеханики.
Вычислительная гидромеханика рассчитана на динамические нагрузки и обеспечивает высочайшую надежность в максимальных условиях работы.
Коленчатый вал изготовлен методом высокопрочной ковки и подвергнут специальной обработке.

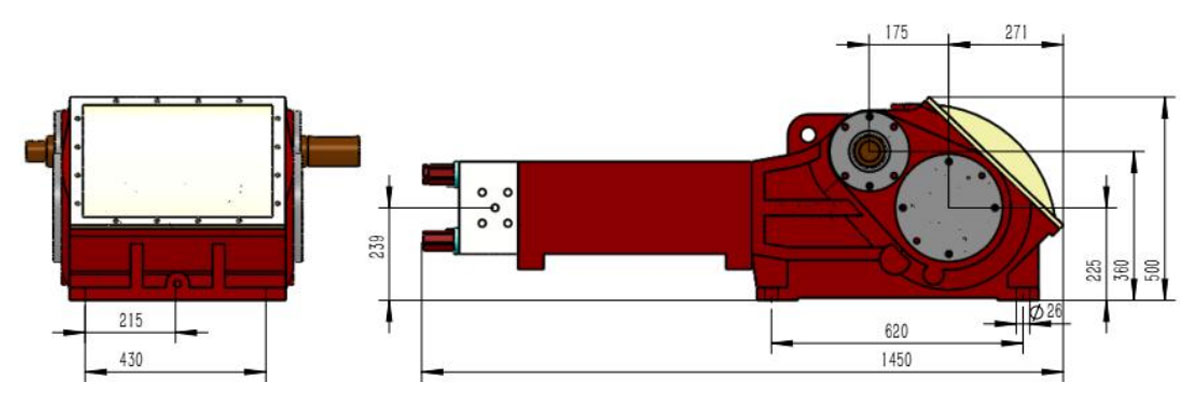

Основные размеры без аксессуаров, таких как всасывающая линия, регулятор давления и т. д.
Подробные габаритные чертежи и вес доступны по запросу
| Модель | Плунжер | Поток | Требуемая мощность (кВт) | Д | об/мин | |||
| Дiameter | 160 кВт | 200квт | 250 кВт | 280кВт | n1 | n2 | ||
| (мм) | (л/мин) | Рабочее давление (бар) | ||||||
| ПОЧЕМУ30018 | 18 | 34 | 2400 | 2760 | 1500 | 366 | ||
| ПОЧЕМУ30020 | 20 | 41 | 1900 | 2400 | 2760 | 1500 | 366 | |
| ПОЧЕМУ30022 | 22 | 50 | 1600 | 2000 | 2500 | 2800 | 1500 | 366 |
| ПОЧЕМУ30024 | 24 | 60 | 1350 | 1700 | 2100 | 2500 | 1500 | 366 |
| ПОЧЕМУ30026 | 26 | 70 | 1150 | 1430 | 1780 | 2000 | 1500 | 366 |
| ПОЧЕМУ30028 | 28 | 81 | 980 | 1200 | 1540 | 1800 | 1500 | 366 |
| ПОЧЕМУ30030 | 30 | 93 | 860 | 1100 | 1300 | 1600 | 1500 | 366 |
| ПОЧЕМУ30032 | 32 | 106 | 750 | 950 | 1180 | 1380 | 1500 | 366 |
| ПОЧЕМУ30034 | 34 | 120 | 680 | 850 | 1040 | 1200 | 1500 | 366 |
| ПОЧЕМУ30036 | 36 | 134 | 600 | 750 | 930 | 1080 | 1500 | 366 |
| ПОЧЕМУ30040 | 40 | 165 | 480 | 600 | 750 | 880 | 1500 | 366 |
| ПОЧЕМУ30045 | 45 | 209 | 380 | 500 | 590 | 700 | 1500 | 366 |
| ПОЧЕМУ30050 | 50 | 259 | 310 | 400 | 480 | 560 | 1500 | 366 |
| ПОЧЕМУ30055 | 55 | 313 | 250 | 320 | 400 | 470 | 1500 | 366 |
| ПОЧЕМУ30060 | 60 | 372 | 220 | 280 | 330 | 390 | 1500 | 366 |
| ПОЧЕМУ30065 | 65 | 437 | 180 | 220 | 280 | 330 | 1500 | 366 |
| ПОЧЕМУ30070 | 70 | 507 | 160 | 200 | 240 | 290 | 1500 | 366 |
| ПОЧЕМУ30075 | 75 | 582 | 140 | 170 | 210 | 250 | 1500 | 366 |
| Д=Piston/Plunger dia. [mm] | ПОЧЕМУ30018~WHY30028: Fluid End, spring preload dynamic seal, SS fluid end |
| n1 = Двигатель/обороты двигателя | ПОЧЕМУ30022~WHY30050: type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=Коленчатый вал об/мин | ПОЧЕМУ30050~WHY30075: type Fluid End, spring preload packing seal, alloy steel fluid end |
| Скорость плунжера N2: 0,73 м/с. | Таблица преобразования: Мощность 1 кВт = 1,34 л.с. |
| Сила стержня: 105 кН | Рабочее давление 1 бар = 14,5 фунтов на квадратный дюйм = 0,1 МПа |
| Ход: 120 мм | Эффективность преобразования насоса высокого давления WHY может достигать 92–98 %. |
| Выбор №2: 439 |
