Главная > Каталоги > Насос высокого давления > WHY13200 дизельный водяной насос высокого давления
Насосы высокого давления WHY13200 рассчитаны на длительную максимальную нагрузку, указанную в параметрах производительности. Просто сравните скорость коленчатого вала, среднюю скорость плунжера, диаметр плунжера и номинальную мощность.
Насос высокого давления
Вес: около 550 кг

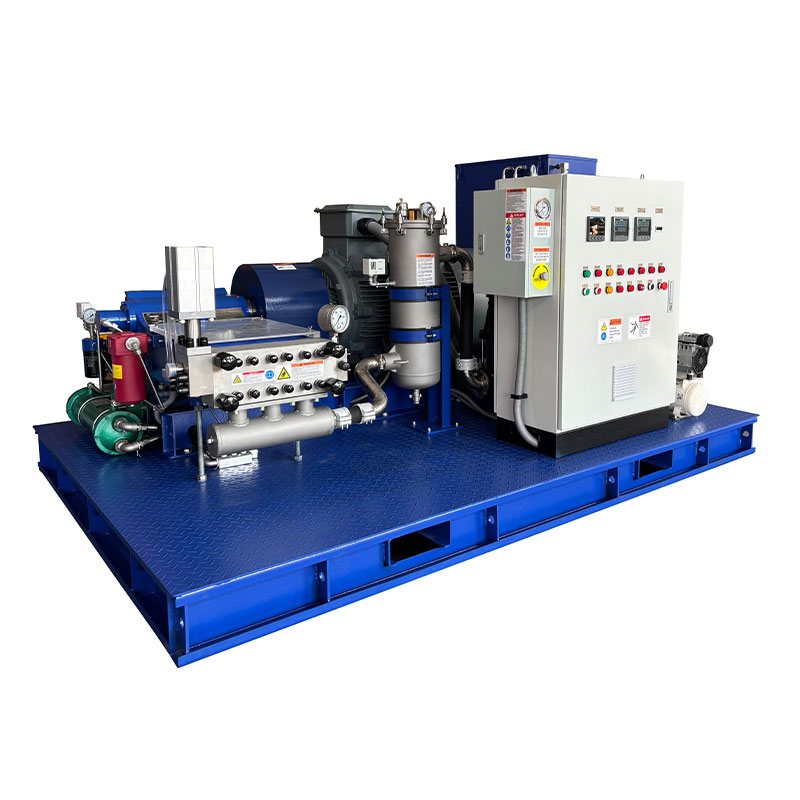

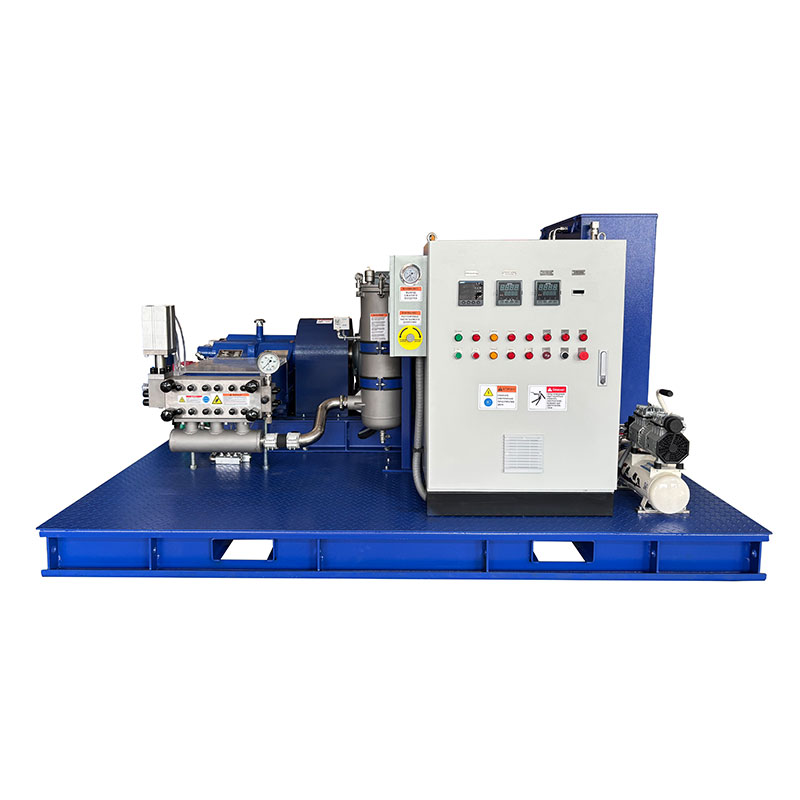

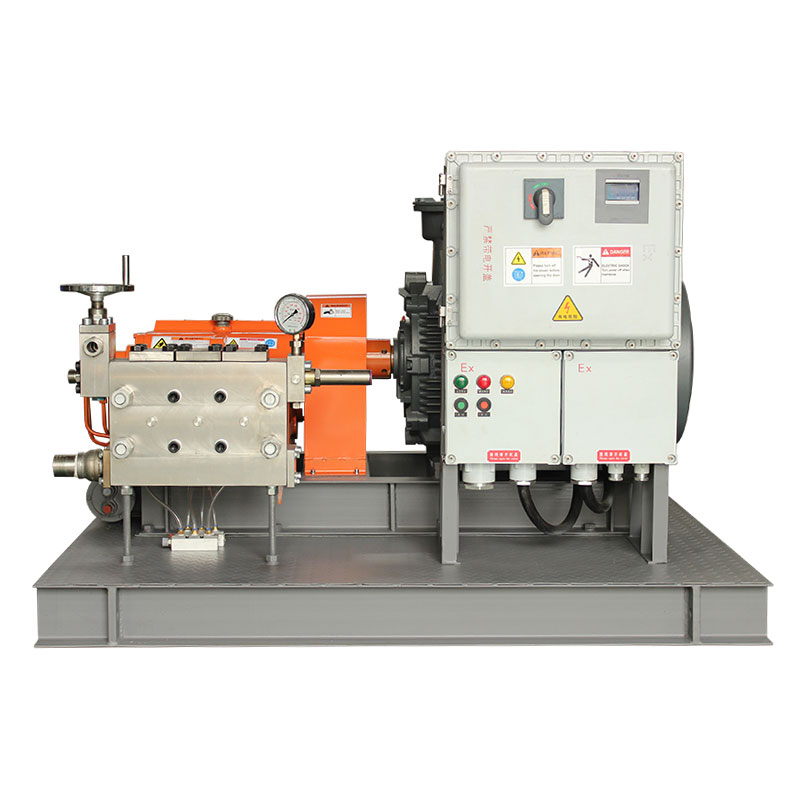

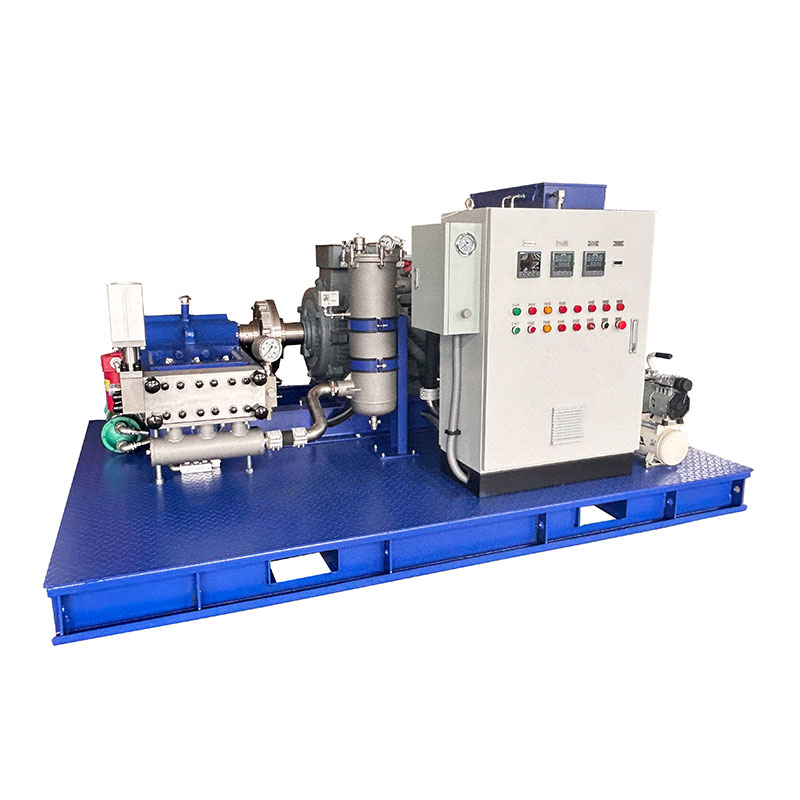

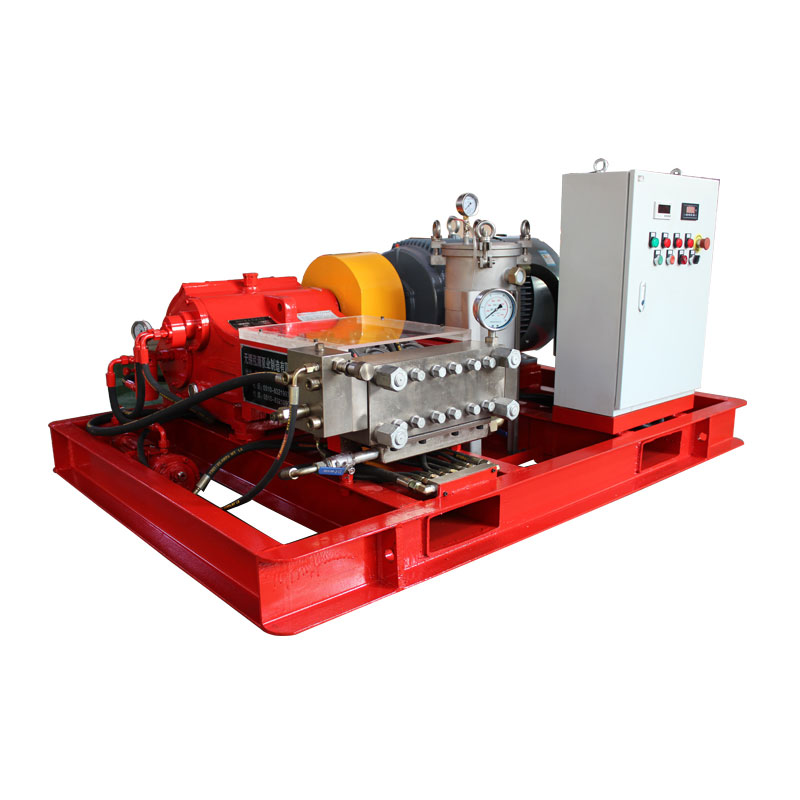

Стационарный агрегат с электродвигателем
Длина: 2200 мм
Ширина: 1600 мм
Высота: 1600 мм
Вес: 1800 кг

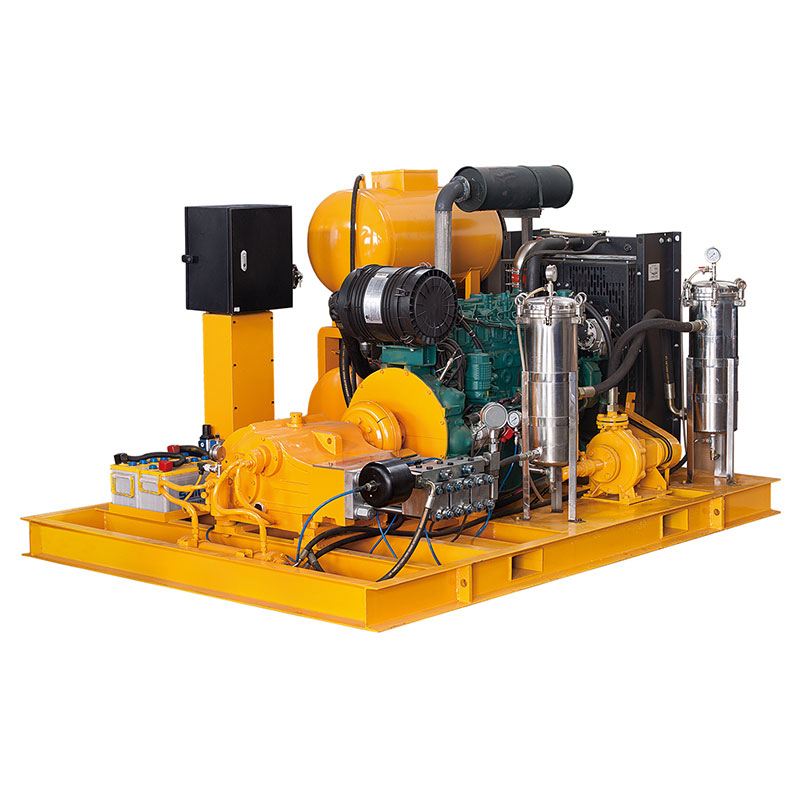

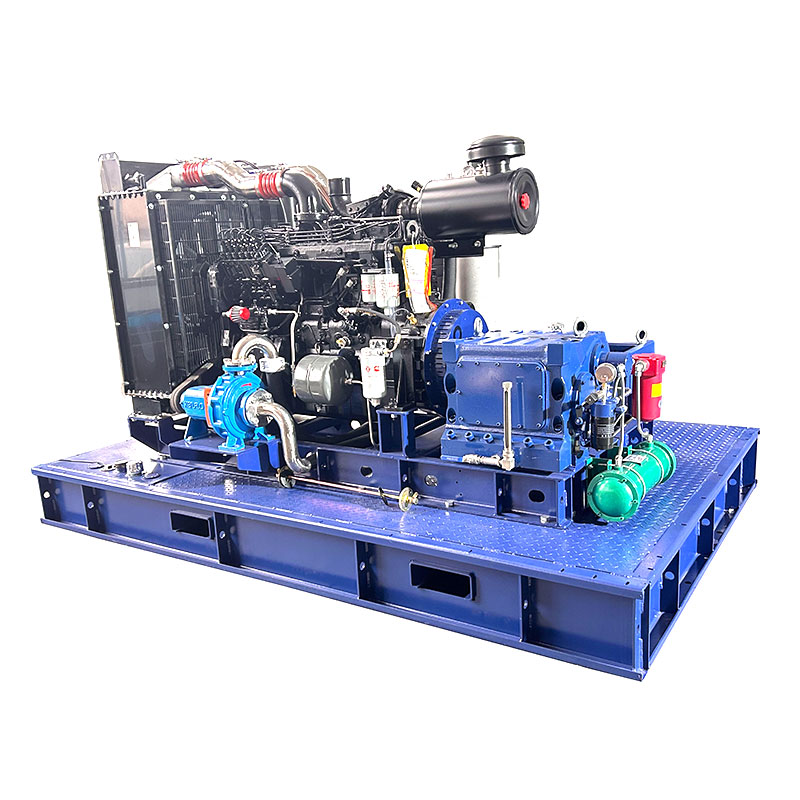

Стационарная установка с дизельным двигателем
Длина: 2800 мм
Вес: 2000 мм
Высота: 2000 мм
Вес: 2800 кг
Особенности
Номинальная мощность до 132 кВт
Горизонтальная трехцилиндровая конструкция
Широкий выбор дополнительных вспомогательных средств
Качество и надежность
Головка насоса из нержавеющей стали не подвергается переменному напряжению.
Пружинное уплотнение высокого давления с предварительным натягом продлевает срок службы.
Твердый керамический поршень для обеспечения высокой прочности и стабильной работы.
Встроенная система смазочного масла и охлаждения поршня для увеличения срока службы.
Встроенный двухступенчатый редуктор для повышения эффективности баланса трансмиссии.
Специальная конструкция магнитного фильтра картера
Система принудительной смазки картера
Встроенная конструкция впускного клапана шарового типа значительно повышает эффективность гидромеханики.
Вычислительная гидромеханика рассчитана на динамические нагрузки и обеспечивает высочайшую надежность в максимальных условиях работы.
Коленчатый вал изготовлен методом высокопрочной ковки и подвергнут специальной обработке.

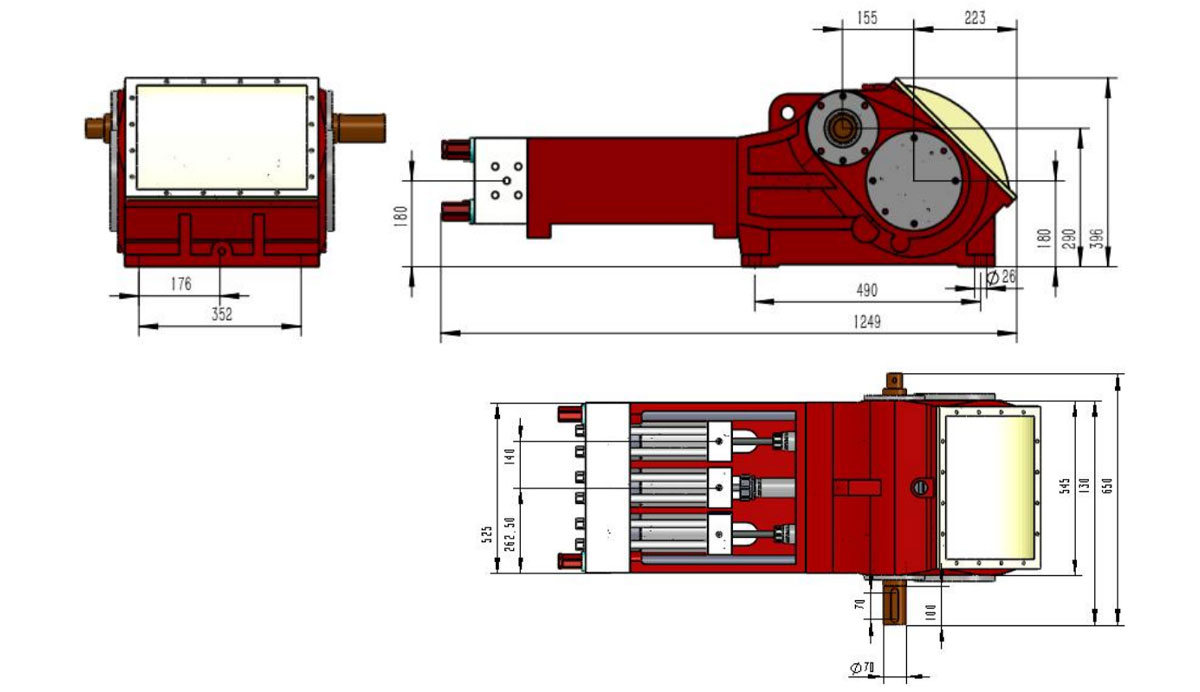

Основные размеры без аксессуаров, таких как всасывающая линия, регулятор давления и т. д.
Подробные габаритные чертежи и вес доступны по запросу.
| Модель | Плунжер | Поток | Требуемая мощность (кВт) | Д | об/мин | ||||
| 55 кВт | 75 кВт | 90 кВт | 110 кВт | 132 кВт | n1 | n2 | |||
| Дiameter(mm) | (л/мин) | Рабочее давление (бар) | |||||||
| ПОЧЕМУ13216 | 16 | 26 | 1100 | 1500 | 1800 | 2200 | 2700 | 1500 | 470 |
| ПОЧЕМУ13218 | 18 | 32 | 850 | 1150 | 1400 | 1700 | 2100 | 1500 | 470 |
| ПОЧЕМУ13220 | 20 | 40 | 700 | 940 | 1120 | 1400 | 1700 | 1500 | 470 |
| ПОЧЕМУ13222 | 22 | 48 | 570 | 780 | 930 | 1150 | 1400 | 1500 | 470 |
| ПОЧЕМУ13224 | 24 | 57 | 480 | 650 | 780 | 960 | 1200 | 1500 | 470 |
| ПОЧЕМУ13226 | 26 | 67 | 400 | 550 | 670 | 820 | 1020 | 1500 | 470 |
| ПОЧЕМУ13228 | 28 | 78 | 350 | 480 | 580 | 700 | 880 | 1500 | 470 |
| ПОЧЕМУ13230 | 30 | 90 | 300 | 420 | 500 | 600 | 770 | 1500 | 470 |
| ПОЧЕМУ13232 | 32 | 102 | 260 | 370 | 440 | 540 | 670 | 1500 | 470 |
| ПОЧЕМУ13234 | 34 | 115 | 230 | 320 | 390 | 480 | 600 | 1500 | 470 |
| ПОЧЕМУ13236 | 36 | 129 | 210 | 290 | 350 | 430 | 530 | 1500 | 470 |
| ПОЧЕМУ13240 | 40 | 159 | 170 | 230 | 280 | 350 | 430 | 1500 | 470 |
| ПОЧЕМУ13245 | 45 | 202 | 130 | 180 | 220 | 270 | 340 | 1500 | 470 |
| ПОЧЕМУ13250 | 50 | 249 | 110 | 150 | 180 | 220 | 280 | 1500 | 470 |
| ПОЧЕМУ13255 | 55 | 301 | 90 | 120 | 150 | 180 | 230 | 1500 | 470 |
| Д=Piston/Plunger dia. [mm] | ПОЧЕМУ13216~WHY13218 type Fluid End, spring preload dynamic seal, SS fluid end |
| n1 = Двигатель/обороты двигателя | ПОЧЕМУ13218~WHY13545 type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=Коленчатый вал об/мин | ПОЧЕМУ13236~WHY13255 type Fluid End, spring preload packing seal, alloy steel fluid end |
| Скорость плунжера N2: 1,08 м/с. | Таблица преобразования: Мощность 1 кВт = 1,34 л.с. |
| Сила стержня: 54 кН | Рабочее давление 1 бар = 14,5 фунтов на квадратный дюйм = 0,1 МПа |
| Ход: 90 мм | Эффективность преобразования насоса высокого давления WHY может достигать 90%~96%. |
