Главная > Каталоги > Насос высокого давления > Электрический водяной насос высокого давления WHY3700
Насосы высокого давления WHY3700 рассчитаны на длительную максимальную нагрузку, указанную в параметрах производительности. Просто сравните скорость коленчатого вала, среднюю скорость плунжера, диаметр плунжера и номинальную мощность.
Насос высокого давления
Вес: ок. 200 кг

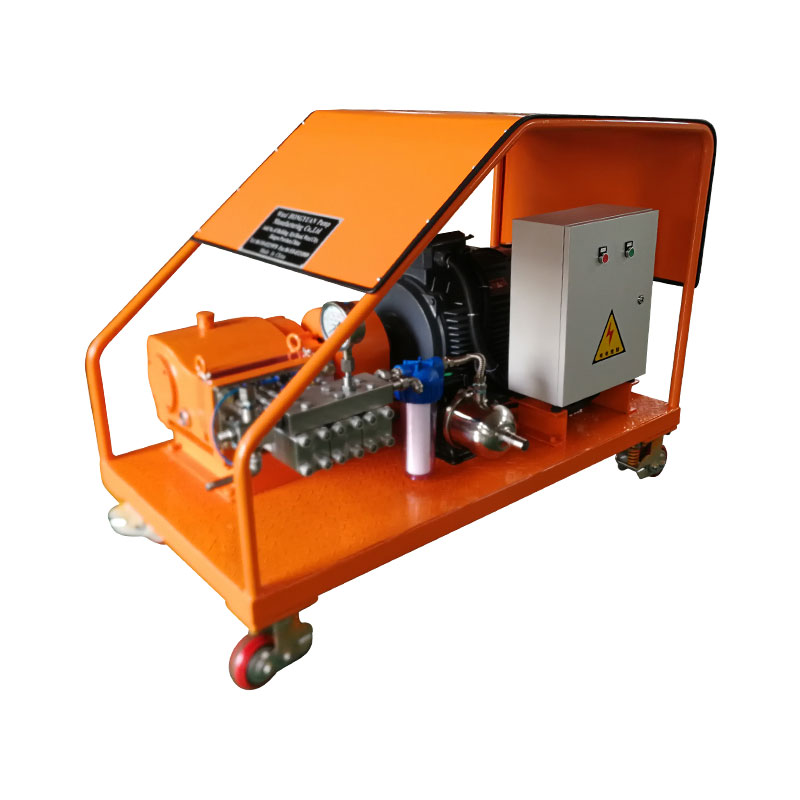

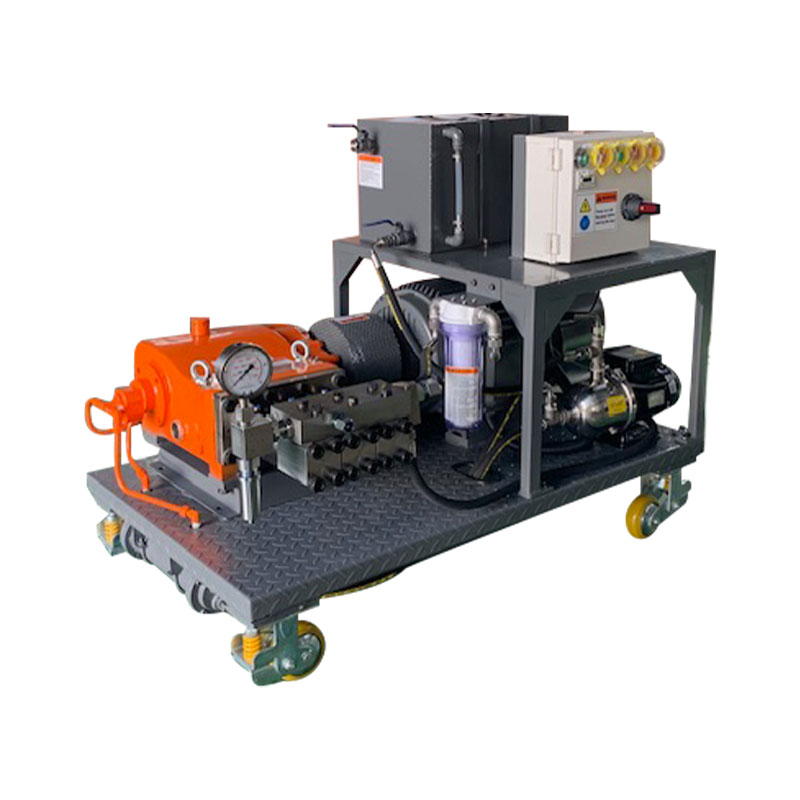

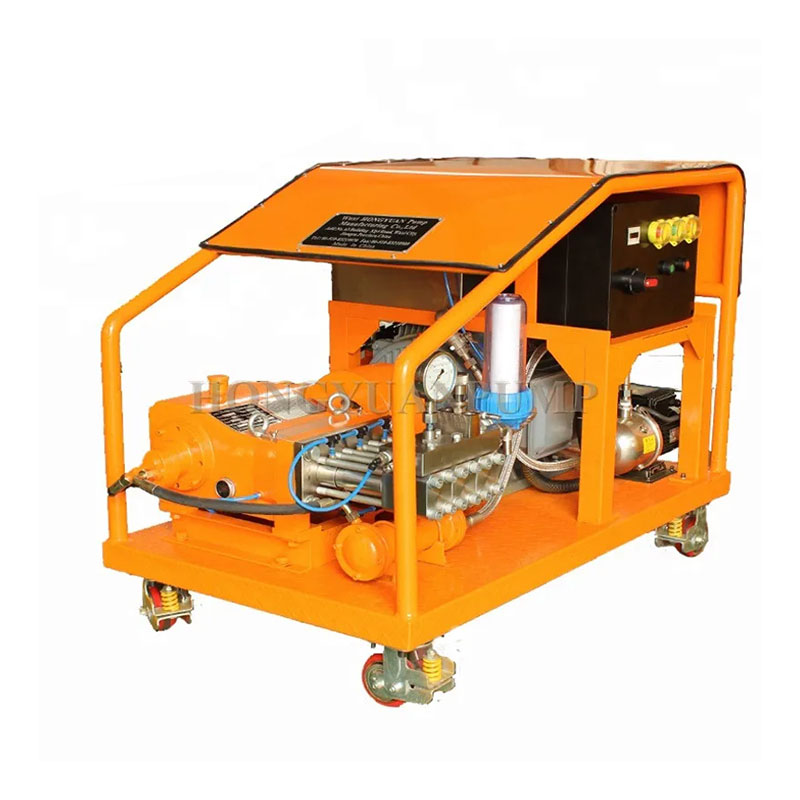

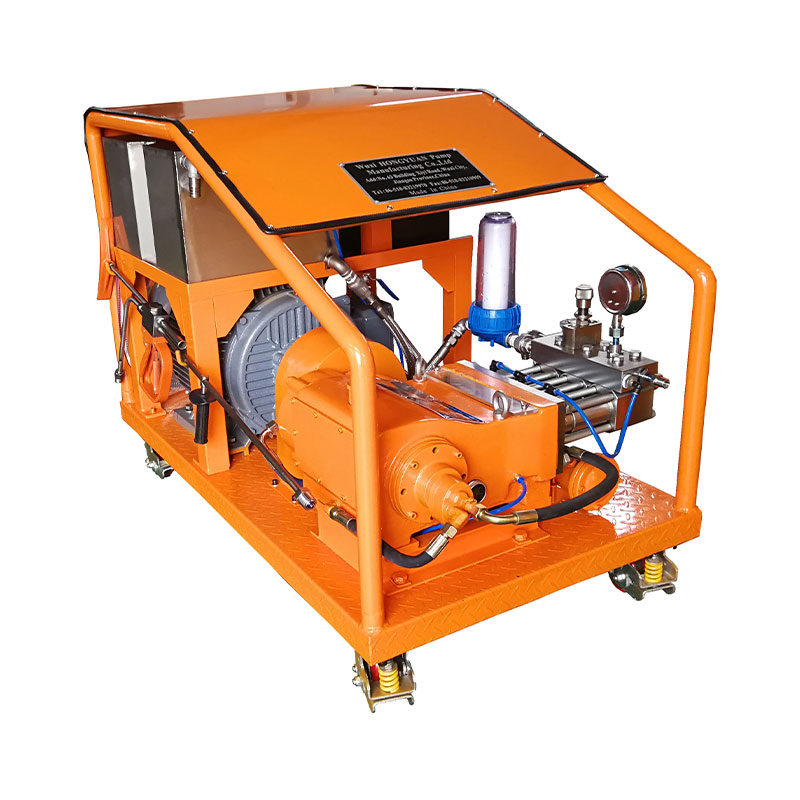

Стационарный агрегат с электродвигателем
Длина: 1300 мм
Ширина: 900 мм
Высота: 1000 мм
Вес: ≈650 кг

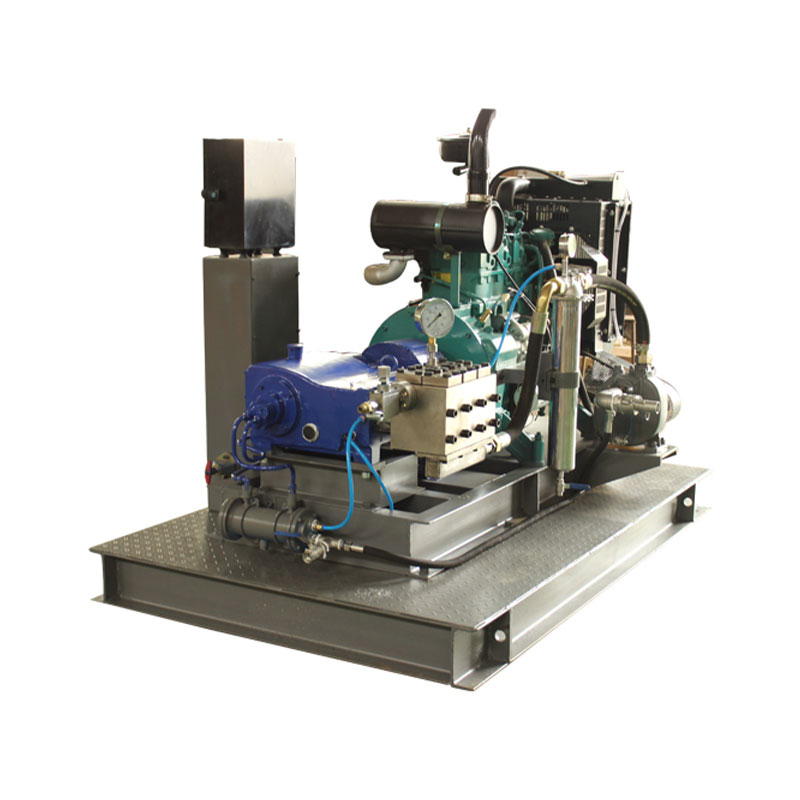

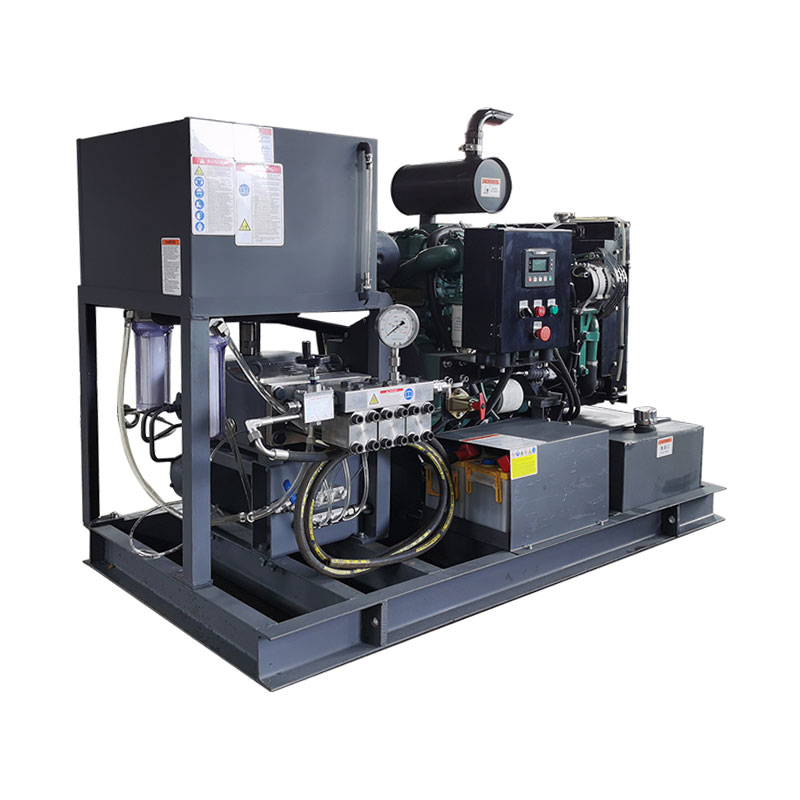

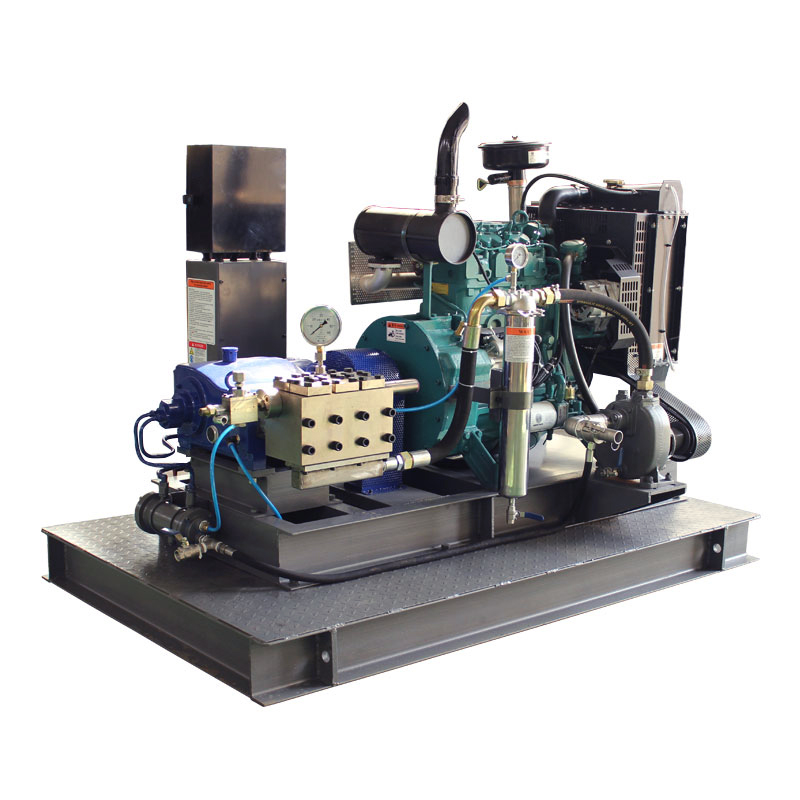

Стационарная установка с дизельным двигателем
Длина: 1600 мм
Ширина: 1200 мм
Высота: 1500 мм
Вес: 850 кг
Особенности
Номинальная мощность до 37 кВт.
Горизонтальная трехцилиндровая конструкция
Головка насоса из нержавеющей стали не подвержена переменным нагрузкам
Пружинное уплотнение высокого давления с предварительным натягом продлевает его срок службы.
Твердый керамический поршень для обеспечения высокой прочности и стабильной работы.
Для увеличения срока службы уплотнения можно использовать дополнительную систему охлаждения плунжера.
Разработанный встроенный редуктор помогает повысить эффективность трансмиссии.
Специальная конструкция магнитного фильтра картера
смазка картера разбрызгиванием
Встроенная конструкция впускного клапана шарового типа значительно повышает эффективность гидромеханики.
Вычислительная гидромеханика проектирует динамическую нагрузку, чтобы обеспечить высочайшую надежность в максимальных условиях работы.
Коленчатый вал изготовлен методом высокопрочной ковки и подвергнут специальной обработке.
Основные размеры без аксессуаров, таких как всасывающая линия, регулятор давления и т. д.

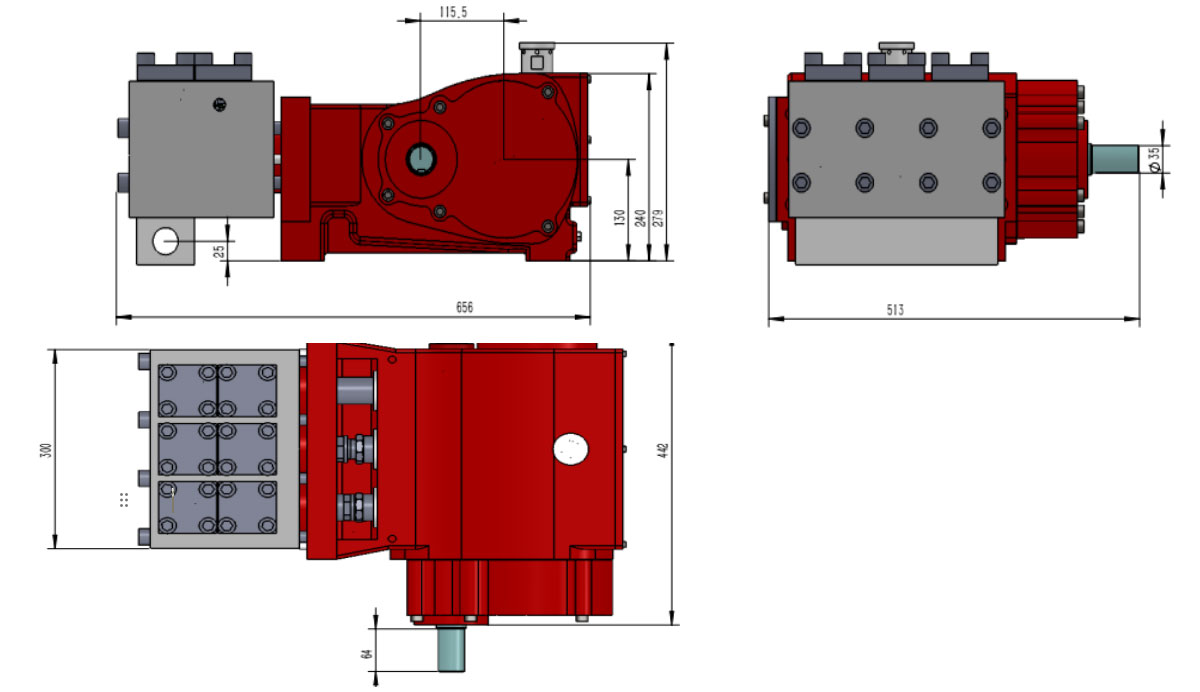

Подробные габаритные чертежи и вес доступны по запросу.
| ПОЧЕМУ3700 серия | Сила стержня | 23КН | |||||||||
| Модель | Плунжер | Поток | Требуемая мощность (кВт) | Инсульт | 54 мм | ||||||
| диаметр | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | n1 | n2 | ||
| (мм) | (л/мин) | Рабочее давление (бар) | об/мин | об/мин | |||||||
| ПОЧЕМУ3712 | 12 | 11 | 520 | 700 | 870 | 1040 | 1400 | 1750 | 2100 | ||
| ПОЧЕМУ3714 | 14 | 15 | 382 | 520 | 645 | 765 | 1040 | 1290 | 1565 | 1500 | 600 |
| ПОЧЕМУ3716 | 16 | 20 | 293 | 400 | 490 | 590 | 800 | 985 | 1200 | 1500 | 600 |
| ПОЧЕМУ3720 | 20 | 31 | 187 | 255 | 315 | 375 | 510 | 630 | 770 | 1500 | 600 |
| ПОЧЕМУ3722 | 22 | 37 | 155 | 210 | 260 | 310 | 420 | 520 | 635 | 1500 | 600 |
| ПОЧЕМУ3726 | 26 | 52 | 110 | 150 | 190 | 220 | 300 | 370 | 455 | 1500 | 600 |
| ПОЧЕМУ3732 | 32 | 78 | 70 | 100 | 120 | 145 | 200 | 250 | 300 | 1500 | 600 |
| ПОЧЕМУ3736 | 36 | 99 | 60 | 80 | 100 | 115 | 160 | 200 | 240 | 1500 | 600 |
| ПОЧЕМУ3740 | 40 | 122 | 50 | 65 | 80 | 95 | 130 | 160 | 190 | 1500 | 600 |
| D = диаметр поршня/плунжера. [мм] | ПОЧЕМУ3714~WHY3716: A type Fluid End, spring preload dynamic seal, SS fluid end |
| n1 = Двигатель/обороты двигателя | ПОЧЕМУ3720~WHY3740: B-type Fluid End, Spring Preload Packing Seal, Alloy Steel Fluid End |
| n2=Коленчатый вал об/мин | Таблица перевода: Рейтинг 1 кВт = 1,34 л.с. |
| Скорость плунжера N2: 1,08 м/с. | Рабочее давление 1 бар = 14,5 фунтов на квадратный дюйм = 0,1 МПа |
| Сила стержня: 23KN | 1 галлон в минуту = 3,78 л/м |
| Инсульт：54mm |
