Главная > Каталоги > Насос высокого давления > Водоструйный насос высокого давления WHY7500
Насосы высокого давления WHY7500 рассчитаны на длительную максимальную нагрузку, указанную в параметрах производительности. Просто сравните скорость коленвала,
средняя скорость плунжера, диаметр плунжера и номинальная мощность.
Насос высокого давления
Вес: около 320 кг

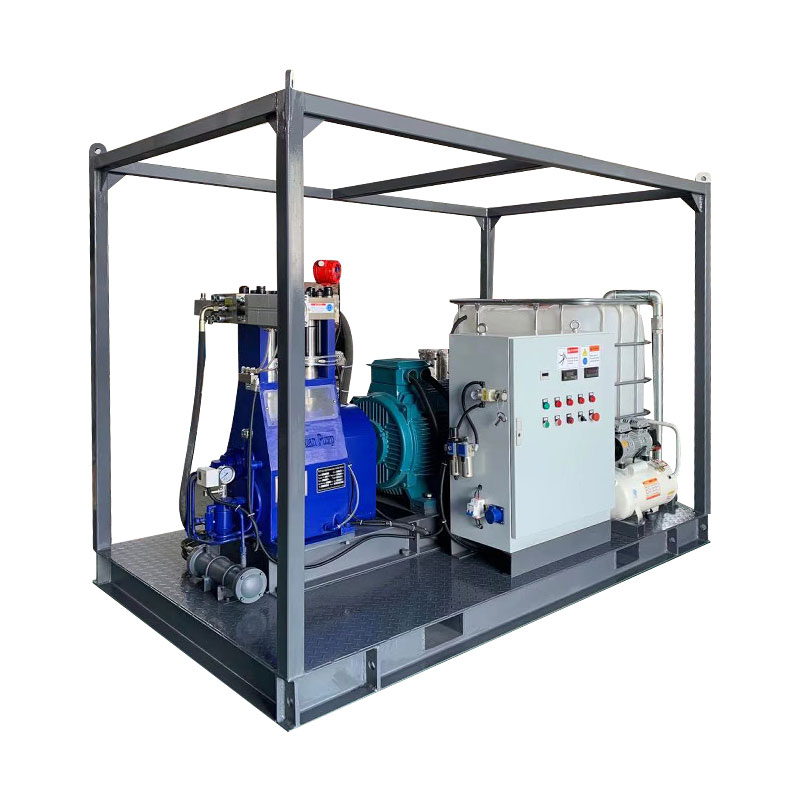

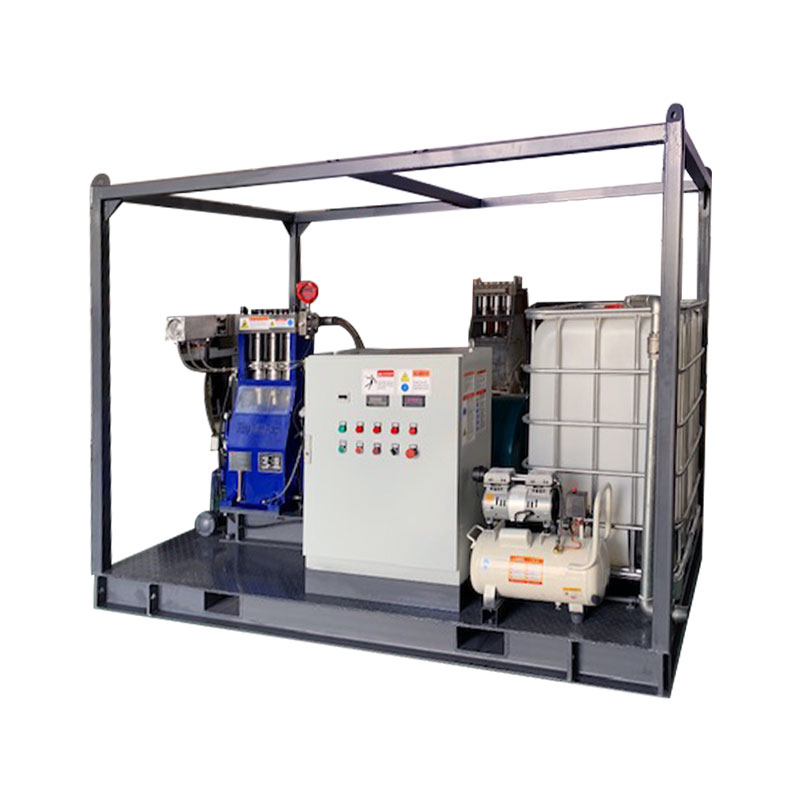

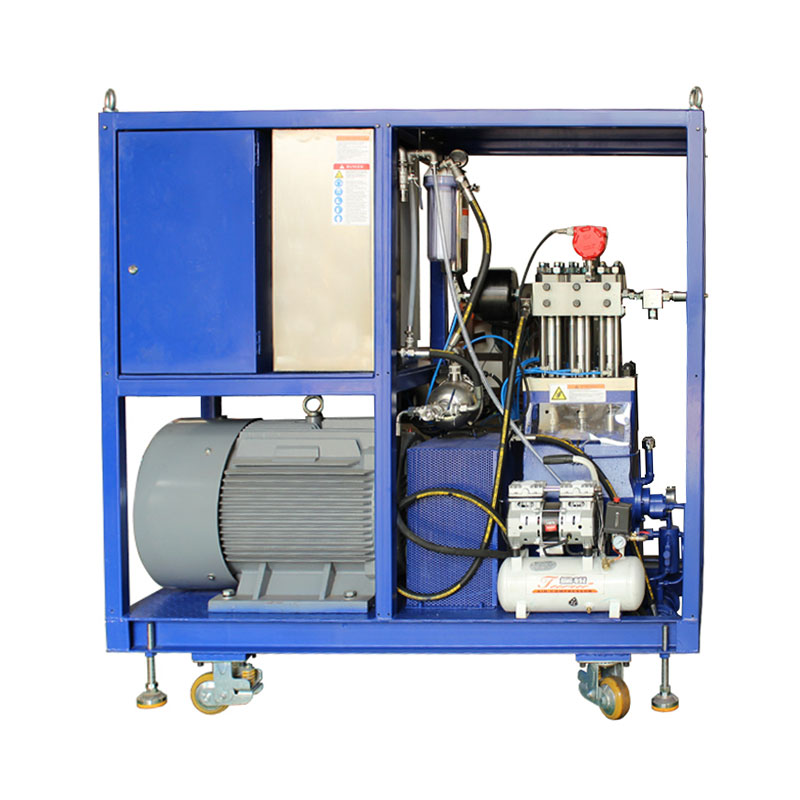

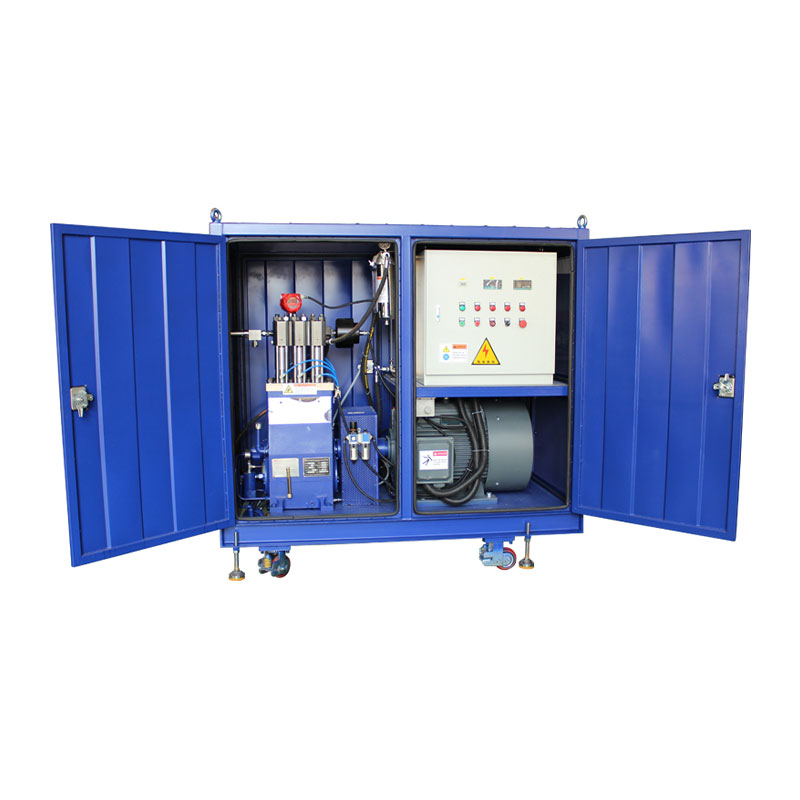

Стационарный агрегат с электродвигателем
Длина: 1750 мм
Ширина: 700 мм
Высота: 1800 мм

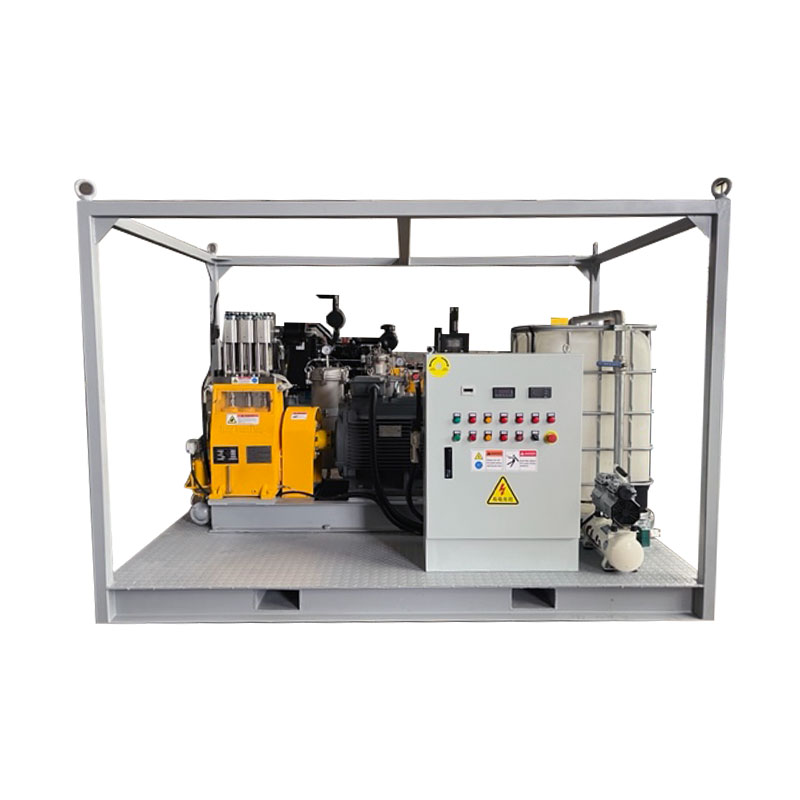

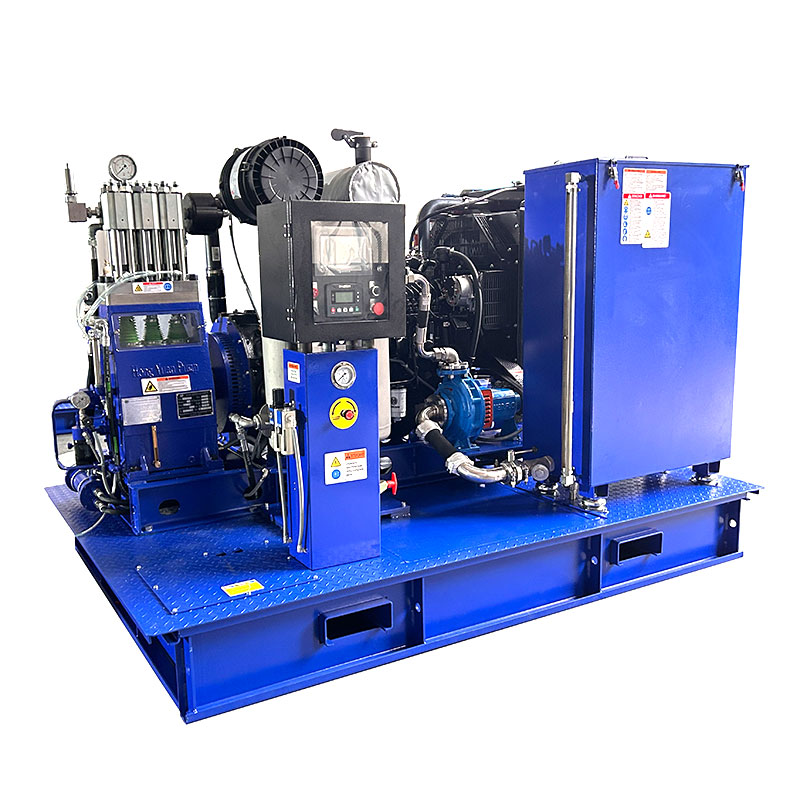

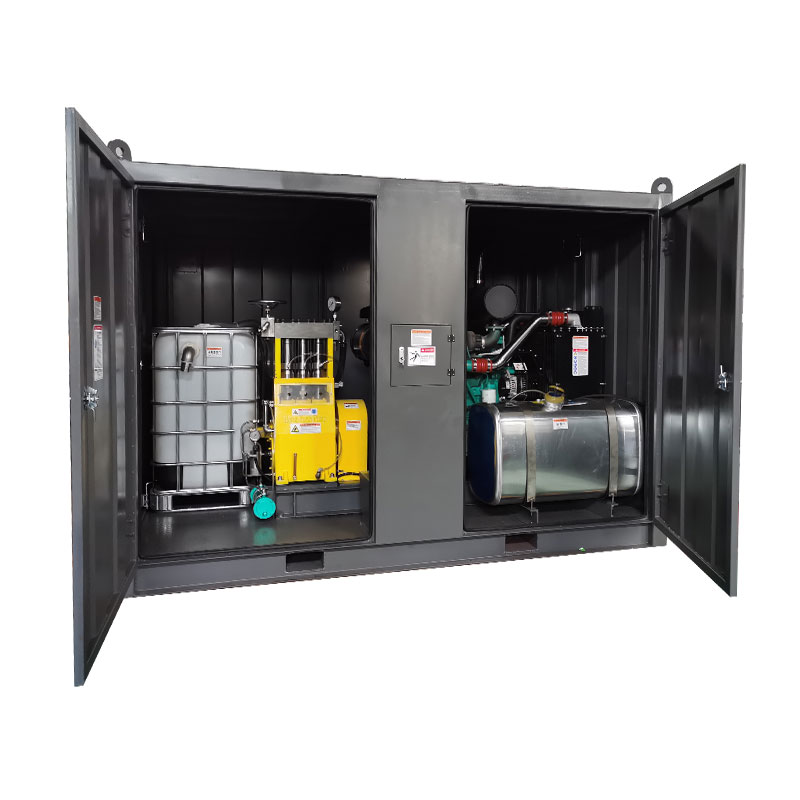

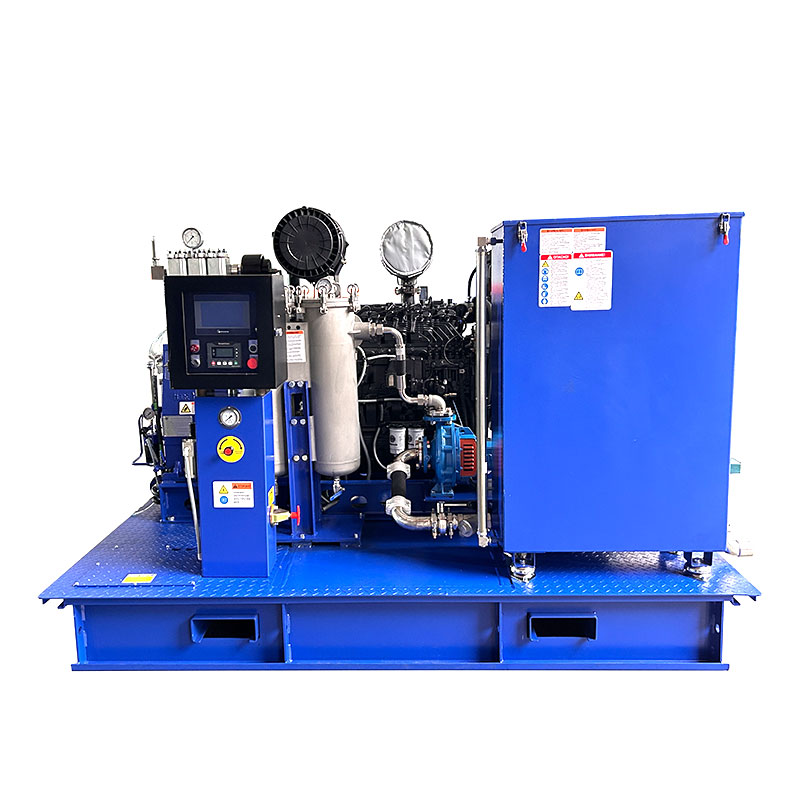

Стационарная установка с дизельным двигателем
Длина: 2600 мм
Ширина: 1500 мм
Высота: 1800 мм
Особенности
Номинальная мощность до 75 кВт
Вертикальная 3-цилиндровая конструкция
Головка насоса из нержавеющей стали не подвергается переменному напряжению.
Уплотнение под высоким давлением с предварительной нагрузкой пружины продлевает срок службы
Твердый керамический поршень для обеспечения высокой прочности и стабильной работы.
Для увеличения срока службы уплотнения можно использовать дополнительную систему охлаждения плунжера.
Разработанный встроенный редуктор помогает повысить эффективность трансмиссии.
Специальная конструкция магнитного фильтра картера
Смазка картера разбрызгиванием
Встроенная конструкция впускного клапана шарового типа значительно повышает эффективность гидромеханики.
Вычислительная гидромеханика рассчитана на динамические нагрузки и обеспечивает высочайшую надежность в максимальных условиях работы.
Коленчатый вал изготовлен методом высокопрочной ковки и прошел специальную обработку.
Основные размеры без аксессуаров, таких как всасывающая линия, регулятор давления и т. д.
Подробные габаритные чертежи и вес доступны по запросу.
| ПОЧЕМУ7500 серия | |||||||||
| Модель | Диаметр плунжера | Поток | Требуемая мощность (кВт) | Дорожная сила | 45кН | ||||
| 35 кВт | 45 кВт | 55 кВт | 75 кВт | 90 кВт | n1 | n2 | |||
| (мм) | (л/мин) | Рабочее давление (бар) | об/мин | об/мин | |||||
| ПОЧЕМУ7512 | 12 | 10 | 1980 | 2400 | 2940 | - | - | 1500 | 507 |
| ПОЧЕМУ7514 | 14 | 14 | 1450 | 1760 | 2160 | 2940 | - | 1500 | 507 |
| ПОЧЕМУ7515 | 15 | 16 | 1265 | 1550 | 1880 | 2560 | 3070 | 1500 | 507 |
| ПОЧЕМУ7516 | 16 | 18 | 1110 | 1350 | 1650 | 2250 | 2700 | 1500 | 507 |
| ПОЧЕМУ7517 | 17 | 21 | 985 | 1200 | 1450 | 2000 | 2400 | 1500 | 507 |
| ПОЧЕМУ7518 | 18 | 23 | 875 | 1100 | 1300 | 1750 | 2150 | 1500 | 507 |
| ПОЧЕМУ7520 | 20 | 29 | 710 | 860 | 1050 | 1450 | 1750 | 1500 | 507 |
| ПОЧЕМУ7522 | 22 | 35 | 585 | 720 | 875 | 1200 | 1450 | 1500 | 507 |
| ПОЧЕМУ7524 | 24 | 42 | 495 | 600 | 735 | 1000 | 1200 | 1500 | 507 |
| ПОЧЕМУ7526 | 26 | 48 | 420 | 500 | 625 | 850 | 1020 | 1500 | 507 |
| ПОЧЕМУ7528 | 28 | 56 | 365 | 450 | 540 | 735 | 880 | 1500 | 507 |
| ПОЧЕМУ7530 | 30 | 65 | 315 | 380 | 470 | 650 | 770 | 1500 | 507 |
| ПОЧЕМУ7532 | 32 | 74 | 280 | 340 | 420 | 560 | 680 | 1500 | 507 |
| ПОЧЕМУ7534 | 34 | 83 | 245 | 300 | 370 | 500 | 600 | 1500 | 507 |
| ПОЧЕМУ7536 | 36 | 93 | 220 | 270 | 330 | 440 | 530 | 1500 | 507 |
| ПОЧЕМУ7538 | 38 | 104 | 200 | 240 | 290 | 400 | 480 | 1500 | 507 |
| ПОЧЕМУ7540 | 40 | 115 | 180 | 215 | 265 | 360 | 430 | 1500 | 507 |
| ПОЧЕМУ7545 | 45 | 145 | 150 | 170 | 210 | 290 | 340 | 1500 | 507 |
| ПОЧЕМУ7550 | 50 | 180 | 115 | 140 | 170 | 230 | 275 | 1500 | 507 |
| ПОЧЕМУ7555 | 55 | 216 | 90 | 115 | 140 | 190 | 230 | 1500 | 507 |
| ПОЧЕМУ7560 | 60 | 258 | 80 | 90 | 120 | 160 | 190 | 1500 | 507 |
| ПОЧЕМУ7565 | 65 | 303 | 70 | 80 | 100 | 140 | 160 | 1500 | 507 |
| D = диаметр поршня/плунжера. [мм] | ПОЧЕМУ7512~WHY7518:A type Fluid End, spring loaded dynamic seal, SS fluid end |
| n1 = Двигатель/обороты двигателя | ПОЧЕМУ7520~WHY7528: B type Fluid End, spring loaded packing seal, SS fluid end |
| n2=Коленчатый вал об/мин | Таблица преобразования: Мощность 1 кВт = 1,34 л.с. |
| Скорость плунжера N2: 1,014 м/с. | Рабочее давление 1 бар = 14,5 фунтов на квадратный дюйм = 0,1 МПа |
| Усилие стержня: 45 кН | 1 галлон в минуту = 3,78 л/м |
| Ход: 60 мм |
