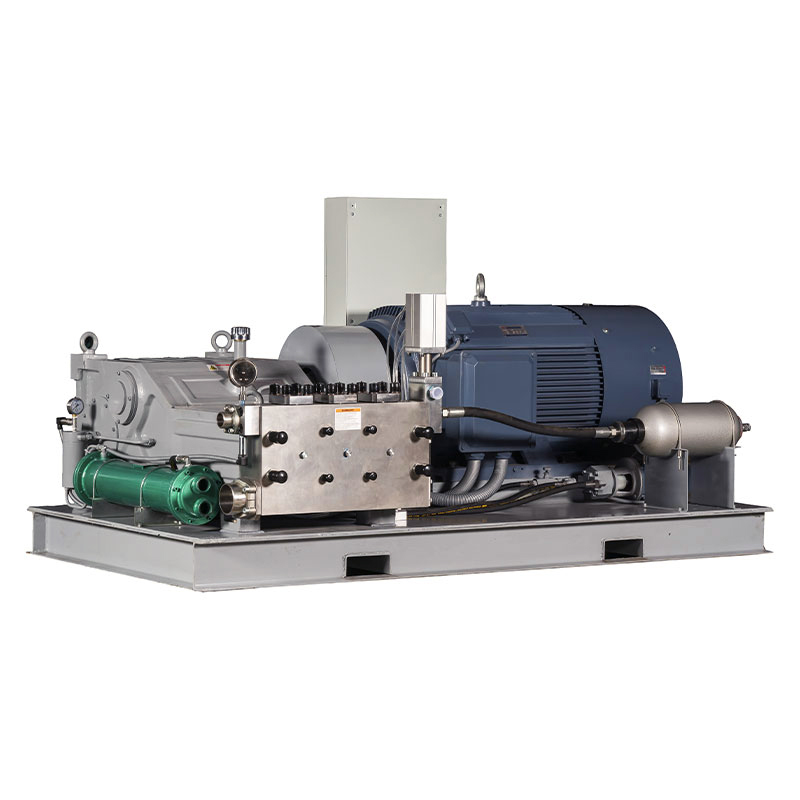

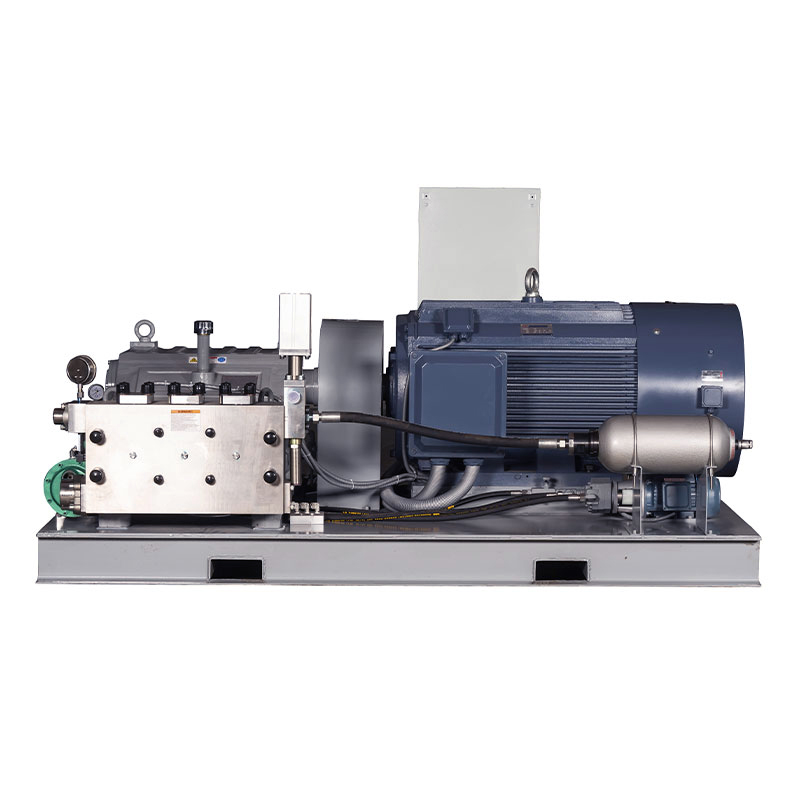

Главная > Каталоги > Насос высокого давления > Керамический плунжерный насос высокого давления WHY50000
Насосы высокого давления WHY50000 рассчитаны на длительную максимальную нагрузку, указанную в параметрах производительности. Просто сравните скорость коленчатого вала, среднюю скорость плунжера, диаметр плунжера и номинальную мощность.
Качество и надежность
Головка насоса из нержавеющей стали не подвергается переменному напряжению.
Уплотнение под высоким давлением с предварительной нагрузкой пружины продлевает срок службы.
Твердый керамический поршень для обеспечения высокой прочности и стабильной работы.
Встроенная система смазочного масла и охлаждения поршня для увеличения срока службы.
Встроенный двухступенчатый редуктор для повышения эффективности баланса трансмиссии.
Специальная конструкция магнитного фильтра картера
Система принудительной смазки картера
Интегрированная конструкция впускного клапана шарового типа значительно повышает эффективность гидромеханики.
Вычислительная гидромеханика рассчитана на динамические нагрузки и обеспечивает высочайшую надежность в максимальных условиях работы.
Коленчатый вал изготовлен методом высокопрочной ковки и прошел специальную обработку
| ПОЧЕМУ50000-388 | |||||||||||
| Модель | Плунжер | Поток | Требуемая мощность (кВт) | Д | об/мин | ||||||
| Дiameter | 280кВт | 315 кВт | 355 кВт | 400кВт | 450 кВт | 500кВт | 550 кВт | n1 | n2 | ||
| (мм) | (I/мин) | Рабочее давление (бар) | 1500 | 388 | |||||||
| ПОЧЕМУ50020 | 20 | 44 | 3350 | 1500 | 388 | ||||||
| ПОЧЕМУ50022 | 22 | 53 | 2770 | 3115 | 1500 | 388 | |||||
| ПОЧЕМУ50024 | 24 | 63 | 2330 | 2620 | 2950 | 1500 | 388 | ||||
| ПОЧЕМУ50026 | 26 | 74 | 1985 | 2230 | 2515 | 2835 | 1500 | 388 | |||
| ПОЧЕМУ50028 | 28 | 86 | 1710 | 1925 | 2170 | 2445 | 2750 | 3055 | 1500 | 388 | |
| ПОЧЕМУ50030 | 30 | 99 | 1490 | 1675 | 1890 | 2130 | 2395 | 2660 | 2925 | 1500 | 388 |
| ПОЧЕМУ50035 | 35 | 112 | 1310 | 1475 | 1660 | 1870 | 2105 | 2340 | 2570 | 1500 | 388 |
| ПОЧЕМУ50040 | 40 | 175 | 840 | 945 | 1060 | 1195 | 1345 | 1495 | 1645 | 1500 | 388 |
| ПОЧЕМУ50045 | 45 | 222 | 660 | 745 | 840 | 945 | 1065 | 1180 | 1300 | 1500 | 388 |
| ПОЧЕМУ50050 | 50 | 274 | 535 | 605 | 680 | 765 | 860 | 960 | 1055 | 1500 | 388 |
| ПОЧЕМУ50055 | 55 | 332 | 445 | 500 | 560 | 635 | 710 | 790 | 870 | 1500 | 388 |
| ПОЧЕМУ50060 | 60 | 395 | 370 | 420 | 470 | 530 | 600 | 665 | 730 | 1500 | 388 |
| ПОЧЕМУ50065 | 65 | 463 | 315 | 355 | 400 | 455 | 510 | 565 | 625 | 1500 | 388 |
| ПОЧЕМУ50070 | 70 | 537 | 275 | 310 | 345 | 390 | 440 | 490 | 535 | 1500 | 388 |
| ПОЧЕМУ50075 | 75 | 617 | 240 | 270 | 300 | 340 | 385 | 425 | 470 | 1500 | 388 |
| ПОЧЕМУ50080 | 80 | 702 | 210 | 235 | 265 | 300 | 335 | 375 | 410 | 1500 | 388 |
| ПОЧЕМУ50085 | 85 | 792 | 185 | 210 | 235 | 265 | 300 | 330 | 365 | 1500 | 388 |
| ПОЧЕМУ50090 | 90 | 888 | 165 | 185 | 210 | 235 | 265 | 295 | 325 | 1500 | 388 |
| ПОЧЕМУ50095 | 95 | 990 | 150 | 165 | 190 | 210 | 240 | 265 | 290 | 1500 | 388 |
| ПОЧЕМУ50100 | 100 | 1096 | 135 | 150 | 170 | 190 | 215 | 240 | 265 | 1500 | 388 |
| ПОЧЕМУ50105 | 105 | 1209 | 120 | 135 | 155 | 175 | 195 | 215 | 240 | 1500 | 388 |
| ПОЧЕМУ50110 | 110 | 1327 | 110 | 125 | 140 | 160 | 180 | 200 | 220 | 1500 | 388 |
| Д=Piston/Plunger dia. [mm] | ПОЧЕМУ50020~WHY50034: A type Fluid End, spring-loaded dynamic seal, SS fluid end |
| n1 = Двигатель/обороты двигателя | WHY50036~WHY50060: Проточная часть типа B, подпружиненное сальниковое уплотнение, проточная часть из сплава и нержавеющей стали. |
| n2=Коленчатый вал об/мин. | ПОЧЕМУ50060~WHY50110: C type Fluid End, spring loaded packing seal, alloy fluid end |
| Таблица преобразования: Мощность 1 кВт = 1,34 л.с. | Эффективность преобразования насоса высокого давления WHY может достигать 90–96 %. |
| Рабочее давление 1 бар = 14,5 фунтов на квадратный дюйм = 0,1 МПа | |
| Ход: 120 мм | |
| Выбор N2: 457 |
Динамическое уплотнение высокого давления реализует преимущества конструкции уплотнения Y-образного типа, еще больше повышая эффективность, а специальный керамический плунжер может достигать максимального давления 3000 бар.
