Главная > Каталоги > Насос высокого давления > WHY60000 Насосная система высокого давления

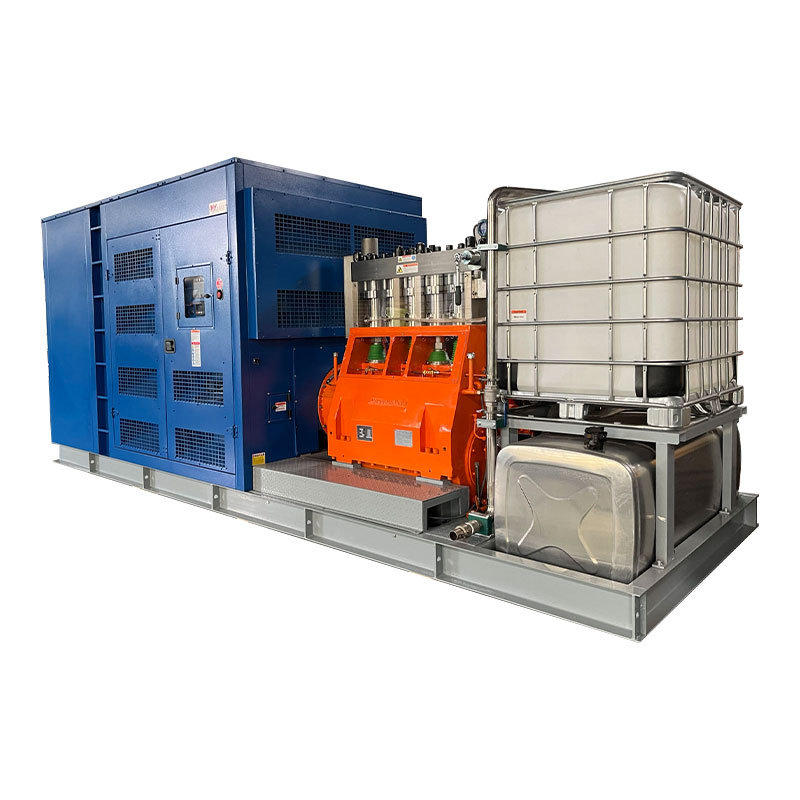

Насосы высокого давления WHY60000 рассчитаны на длительную максимальную нагрузку, указанную в рабочих параметрах. Просто сравните скорость коленчатого вала, среднюю скорость плунжера, диаметр плунжера и номинальную мощность.
Насос высокого давления
Вес: около 2800 кг

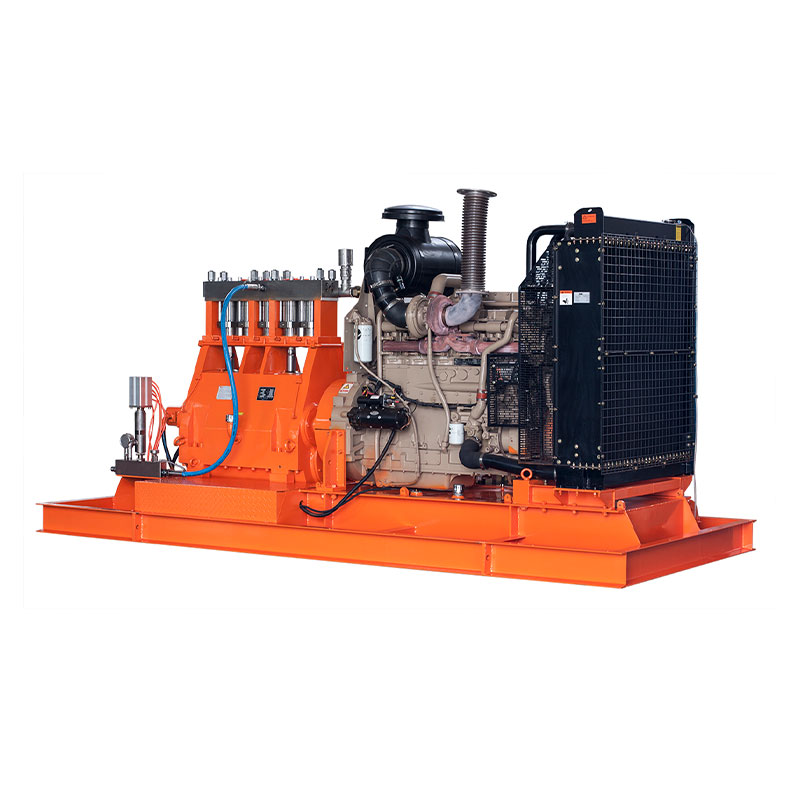

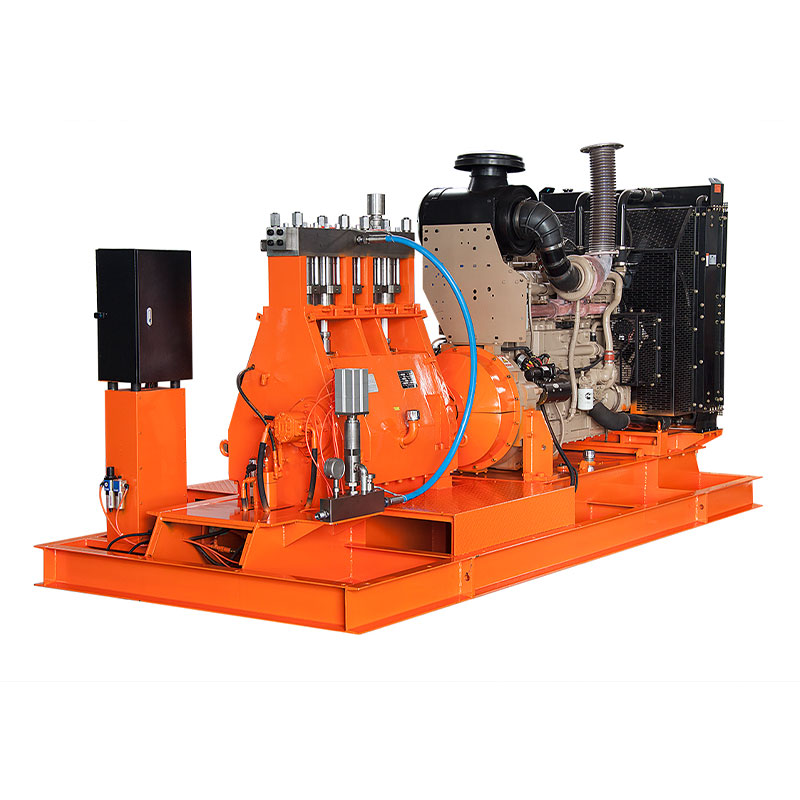

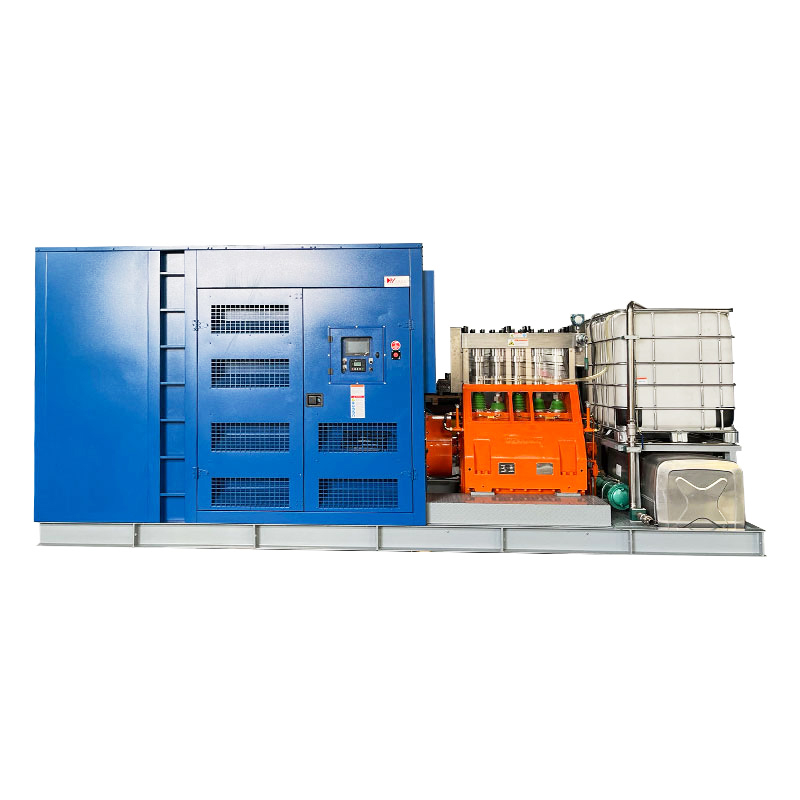

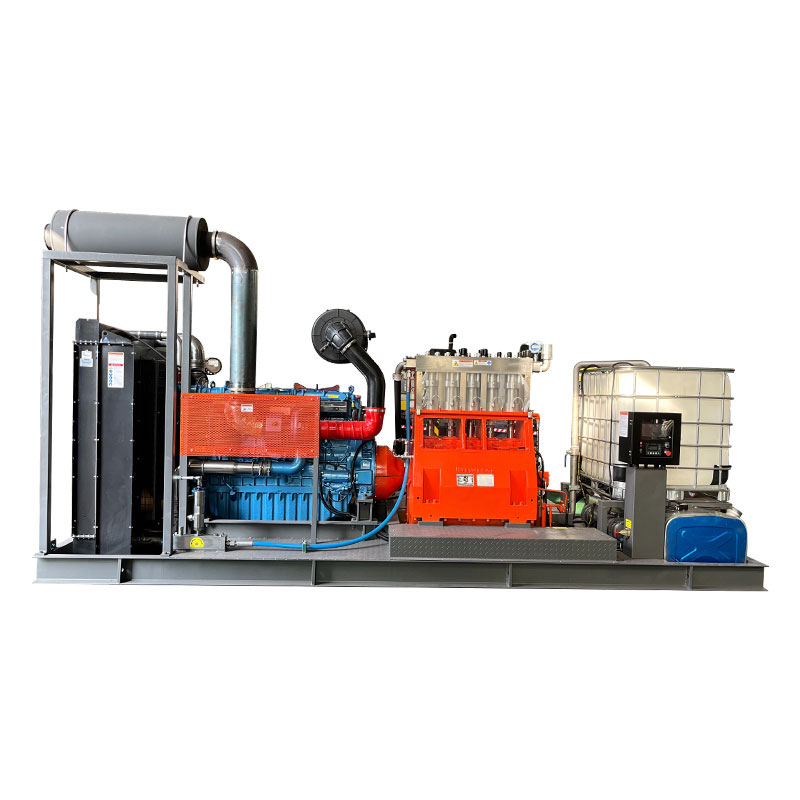

Стационарная установка с дизельным двигателем
Длина: 4500 мм
Ширина: 2000 мм
Высота: 2450 мм
Вес: 8000 кг
Особенность
Номинальная мощность до 800 кВт
Вертикальная 3-цилиндровая конструкция
| ПОЧЕМУ60000 серия | |||||||||
| Модель | Плунжер | Поток | Требуемая мощность (кВт) | Д | об/мин | ||||
| Дiameter | 500кВт | 560кВт | 630кВт | 710кВт | 800кВт | n1 | n2 | ||
| (мм) | (л/мин) | Рабочее давление (бар) | |||||||
| ПОЧЕМУ60022 | 22 | 72 | 3500 | 1500 | 380 | ||||
| ПОЧЕМУ60024 | 24 | 86 | 3000 | 3300 | 1500 | 380 | |||
| ПОЧЕМУ60026 | 26 | 101 | 2600 | 2900 | 3250 | 1500 | 380 | ||
| ПОЧЕМУ60028 | 28 | 117 | 2200 | 2490 | 2800 | 3150 | 3500 | 1500 | 380 |
| ПОЧЕМУ60030 | 30 | 134 | 1900 | 2170 | 2440 | 2750 | 3000 | 1500 | 380 |
| ПОЧЕМУ60032 | 32 | 153 | 1700 | 1900 | 2150 | 2400 | 2700 | 1500 | 380 |
| ПОЧЕМУ60034 | 34 | 172 | 1500 | 1690 | 1900 | 2140 | 2400 | 1500 | 380 |
| ПОЧЕМУ60036 | 36 | 193 | 1350 | 1500 | 1700 | 1900 | 2150 | 1500 | 380 |
| ПОЧЕМУ60040 | 40 | 239 | 1100 | 1220 | 1370 | 1550 | 1740 | 1500 | 380 |
| ПОЧЕМУ60045 | 45 | 302 | 860 | 970 | 1080 | 1200 | 1350 | 1500 | 380 |
| ПОЧЕМУ60050 | 50 | 373 | 700 | 780 | 880 | 1000 | 1100 | 1500 | 380 |
| ПОЧЕМУ60055 | 55 | 451 | 580 | 645 | 720 | 820 | 920 | 1500 | 380 |
| ПОЧЕМУ60060 | 60 | 537 | 480 | 540 | 610 | 680 | 770 | 1500 | 380 |
| ПОЧЕМУ60065 | 65 | 630 | 410 | 460 | 520 | 580 | 660 | 1500 | 380 |
| ПОЧЕМУ60070 | 70 | 731 | 350 | 400 | 450 | 500 | 570 | 1500 | 380 |
| ПОЧЕМУ60075 | 75 | 839 | 310 | 350 | 390 | 440 | 490 | 1500 | 380 |
| ПОЧЕМУ60080 | 80 | 955 | 270 | 305 | 340 | 390 | 430 | 1500 | 380 |
| ПОЧЕМУ60085 | 85 | 1078 | 240 | 270 | 300 | 340 | 380 | 1500 | 380 |
| ПОЧЕМУ60090 | 90 | 1208 | 210 | 240 | 270 | 300 | 340 | 1500 | 380 |
| ПОЧЕМУ60095 | 95 | 1346 | 190 | 220 | 240 | 270 | 300 | 1500 | 380 |
| ПОЧЕМУ60100 | 100 | 1492 | 170 | 200 | 220 | 250 | 280 | 1500 | 380 |
| ПОЧЕМУ60105 | 105 | 1644 | 160 | 180 | 200 | 220 | 250 | 1500 | 380 |
| ПОЧЕМУ60110 | 110 | 1805 | 140 | 160 | 185 | 200 | 230 | 1500 | 380 |
| Д=Piston/Plunger dia. [mm] | ПОЧЕМУ60022~WHY60034: A-type Fluid End, spring preload dynamic seal, SS fluid end |
| n1 = Двигатель/обороты двигателя | ПОЧЕМУ60036~WHY60060: B type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=Коленчатый вал об/мин | ПОЧЕМУ60060~WHY60110: C-type Fluid End, spring preload packing seal, alloy steel fluid end |
| Скорость плунжера N2: 0,73 м/с. | Таблица преобразования: Мощность 1 кВт = 1,34 л.с. |
| Сила стержня: 155 кН | Рабочее давление 1 бар = 14,5 фунтов на квадратный дюйм = 0,1 МПа |
| Ход: 100 мм | Эффективность преобразования насоса высокого давления WHY может достигать 92–98 %. |
| Выбор N2: 450 |
Динамическое уплотнение высокого давления реализует преимущества конструкции уплотнения Y-образного типа, еще больше повышая эффективность, а специальный керамический плунжер может достигать максимального давления 3000 бар.
